地上2层框架结构会所结构施工图纸

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该附件为青海某小区会所,地上二层,框架结构,天然基础,7度设防。
该资料包含: 结构设计说明 、柱平法施工图、梁平法施工图、楼梯图等共9张图纸。

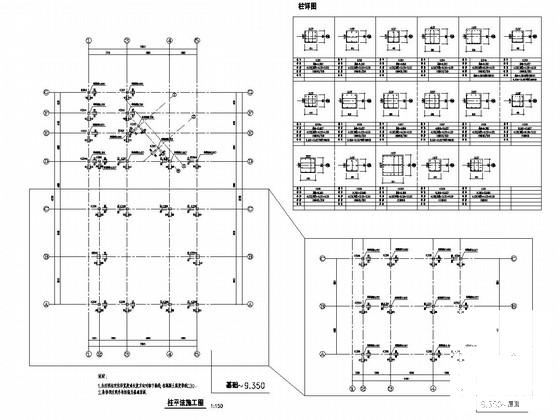

柱平法施工图

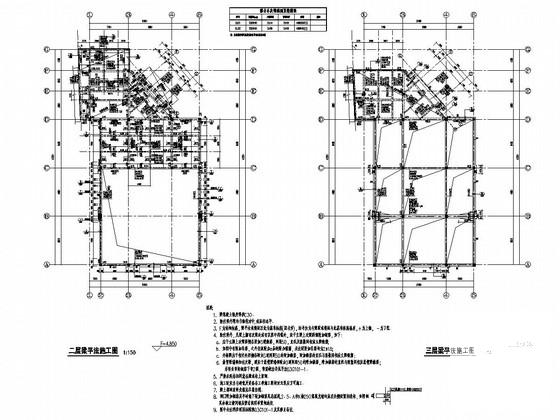

二层梁平法施工图

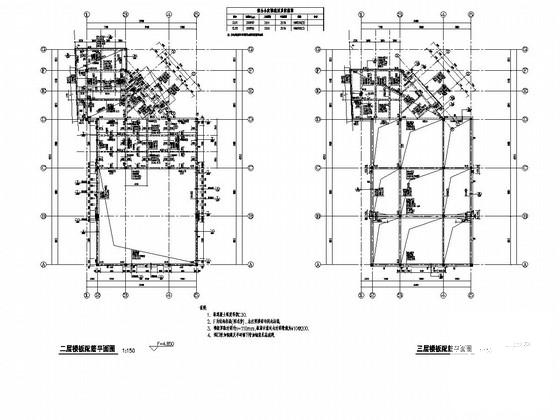

楼板配筋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构会所 - 1
    框架结构会所 - 1
  • 框架结构会所 - 2
    框架结构会所 - 2
  • 框架结构会所 - 3
    框架结构会所 - 3
  • 框架结构会所 - 4
    框架结构会所 - 4
以上是部分截图,请下载附件后查看完整高清内容
