4层框架结构小区会所结构施工图纸

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 地下室功能:车库
  • 设计年代:近代

附件详情

该项目是齐齐哈尔小区会所项目,结构采用框架结构体系,地上四层,一层层高5.400m,二三层层高4.200m,四层层高3.600m;地下一层,层高4.650m.总建筑面积8714.52平方米,抗震设防烈度为6度。基础采用钻孔压灌超流态混凝土桩,基础设计等级为乙级。
该资料包含: 结构设计说明 ,梁、板、柱配筋图,楼梯图等共计27张图。
分享投稿时间:近几年11月。

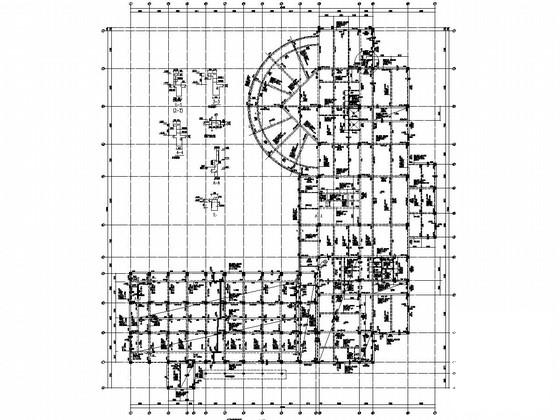

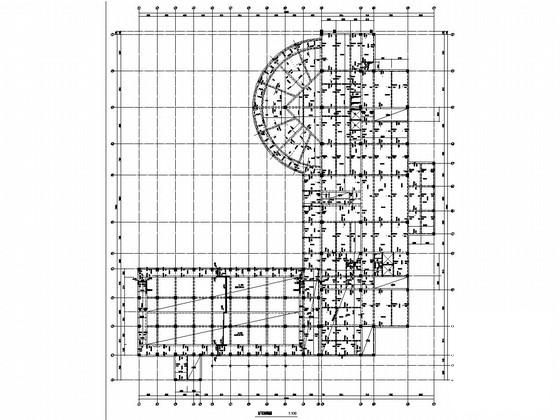

梁配筋图

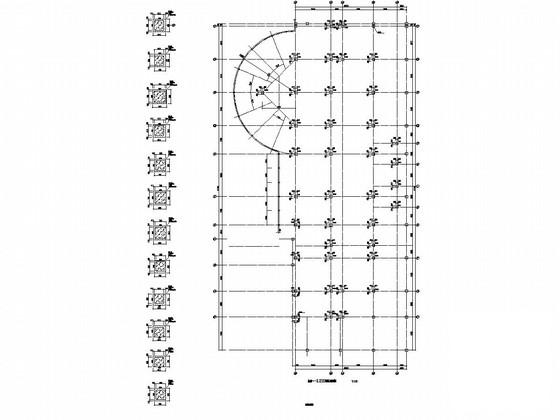

柱布置图

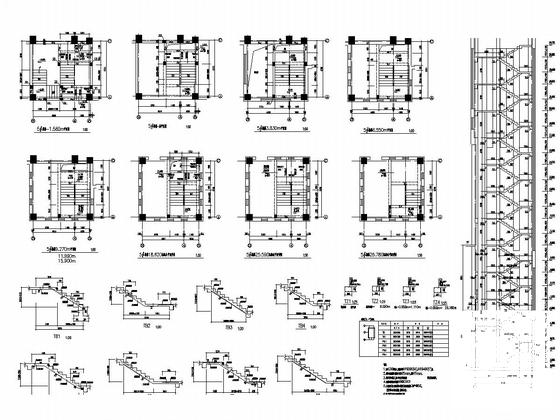

楼梯图

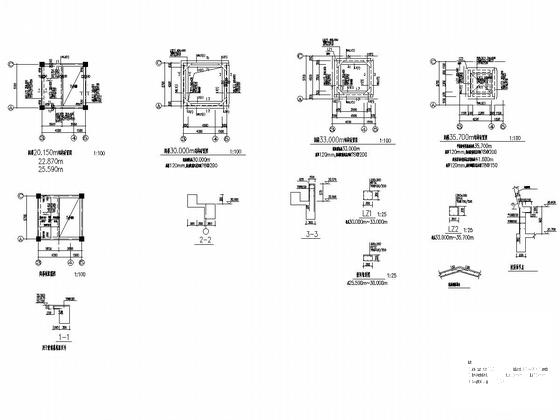

阁楼结构图

柱布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构会所 - 1
    框架结构会所 - 1
  • 框架结构会所 - 2
    框架结构会所 - 2
  • 框架结构会所 - 3
    框架结构会所 - 3
  • 框架结构会所 - 4
    框架结构会所 - 4
  • 框架结构会所 - 5
    框架结构会所 - 5
  • 框架结构会所 - 6
    框架结构会所 - 6
以上是部分截图,请下载附件后查看完整高清内容
