海3129平米污水泵站全套施工图纸

  • 设计详细说明:有
  • 功能:泵站水厂
  • 设计阶段:施工图设计
  • 参考图纸:10张以下

附件详情

本泵站占地约3129m2,合4.69亩。
泵站主要构筑物和建筑物:
泵房:潜水离心泵4台;回转式格栅除污机2台;压榨机1台;螺杆输送机1台;电动葫芦CD5-12D1台。
进水闸门井;计量井兼出水压力井;管理用房;变电所。
泵站大门内设消火栓一个,室内消防采用干粉和手提式泡沫灭火器。

上海某污水泵站全套图纸

上海某污水泵站全套图纸

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

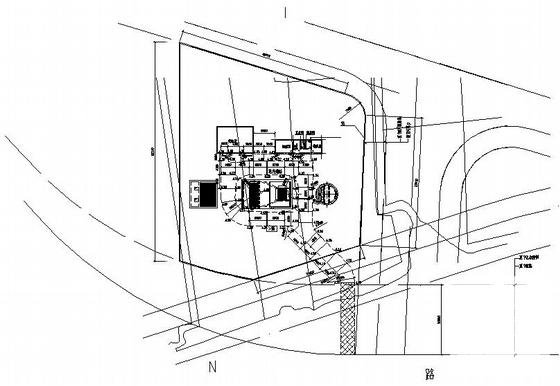

  • 施工图全套图纸 - 1
    施工图全套图纸 - 1

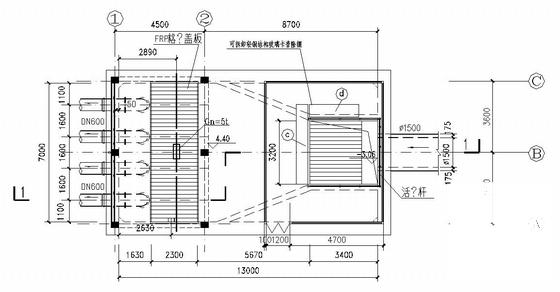

  • 施工图全套图纸 - 2
    施工图全套图纸 - 2

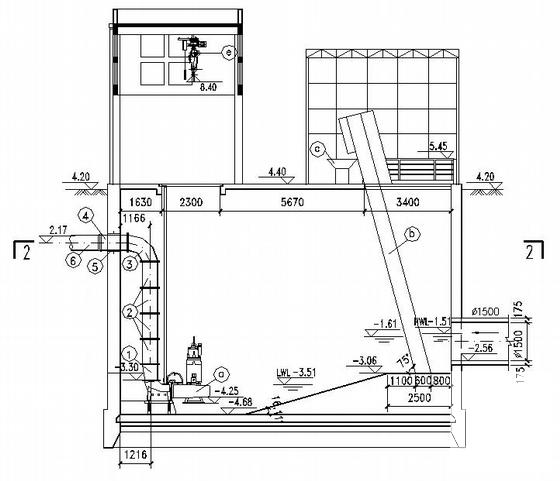

  • 施工图全套图纸 - 3
    施工图全套图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
