天子湖大道污水一体化提升泵站设计施工图纸

  • 类型:工业污废水处理站
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 设计详细说明:有
该附件为 天子湖大道污水一体化提升泵站设计图纸(含污水量分析和设计说明书)

项目概要:
1、该资料泵站为天子湖大道污水提升泵站,泵站规模为5000吨/天,污水经提升后以压力流方式将污水输送至纬九路(经七路路口)D600污水干管内,压力管管径D400,长约810米,污水最终沿纬九路污水管进入污水处理厂。
2、标高采用黄海高程系,单位为米,图中所有标高均为绝对标高,重力流管道标注管内底标高,压力流管道标注管中标高。

图纸展示:

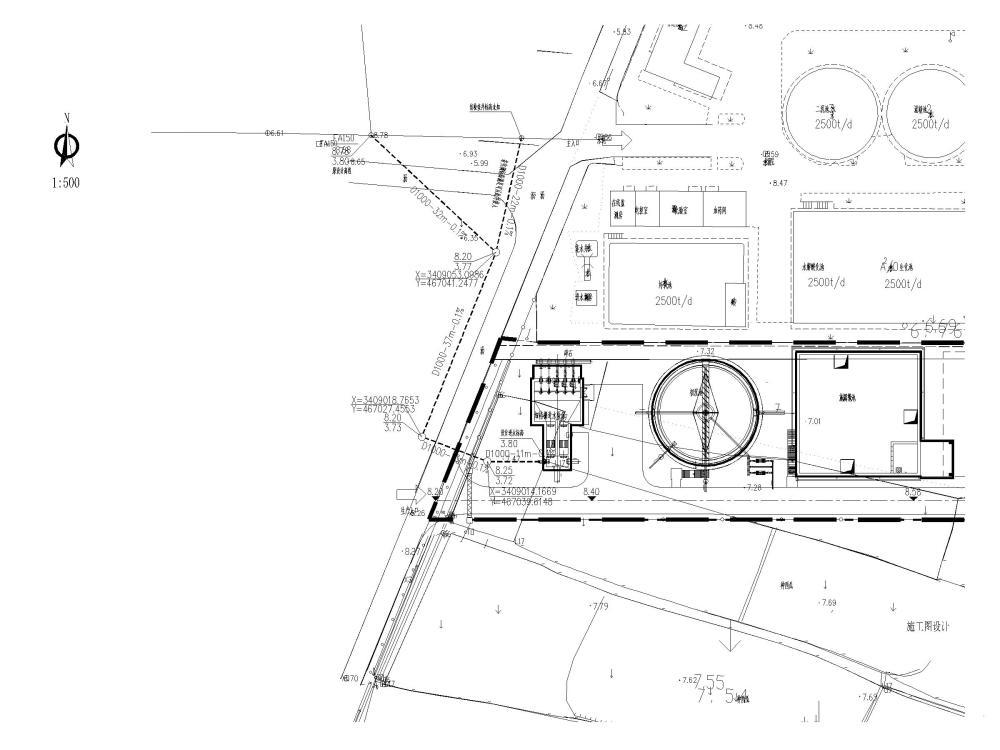

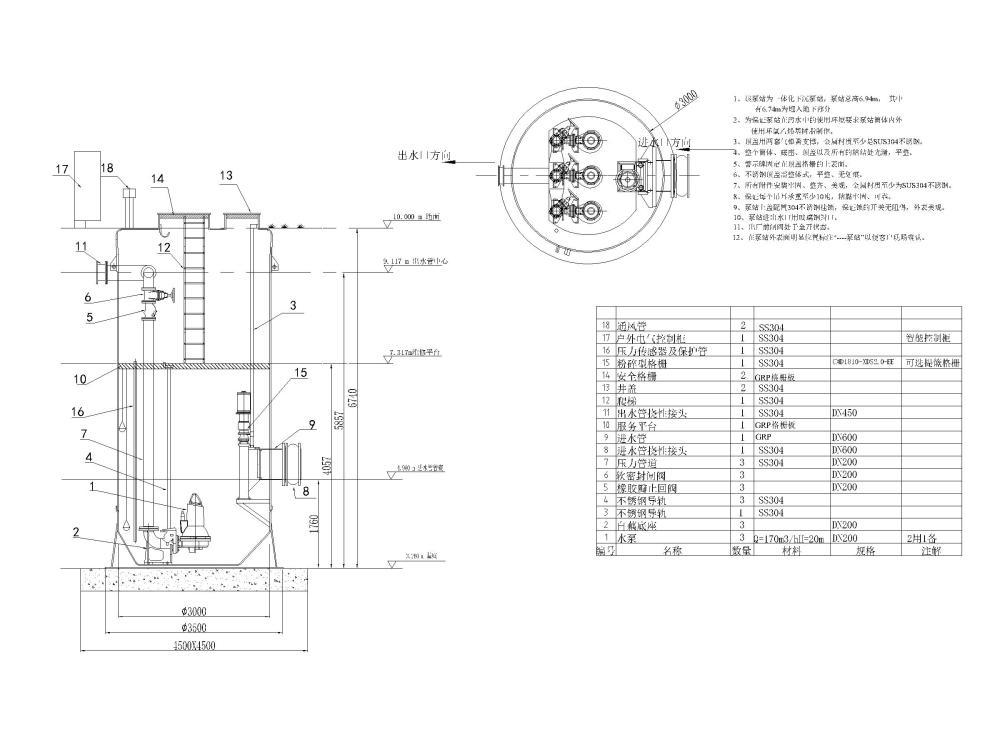

泵站工艺布置图
泵站污水量分析

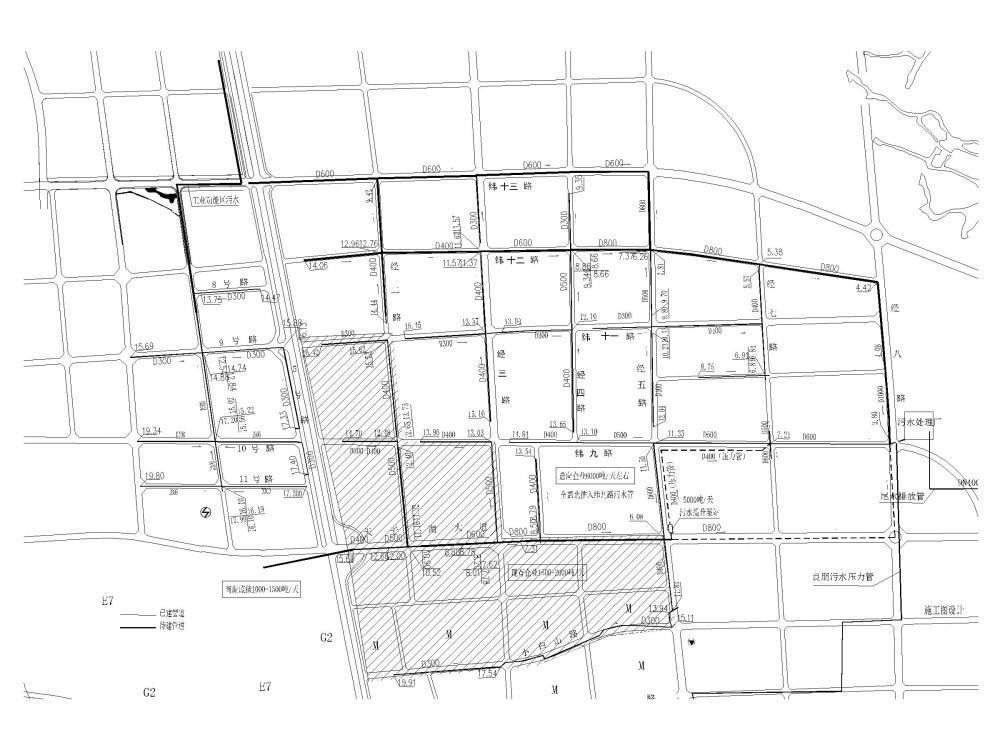

污水管道平面布置图

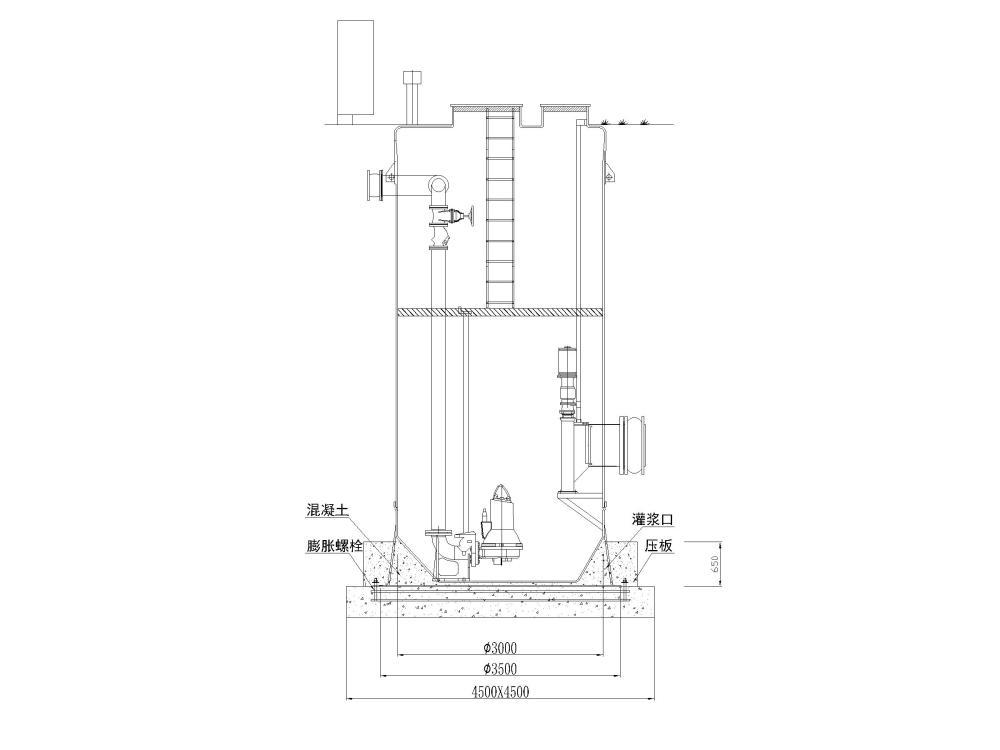

一体化泵站固定图

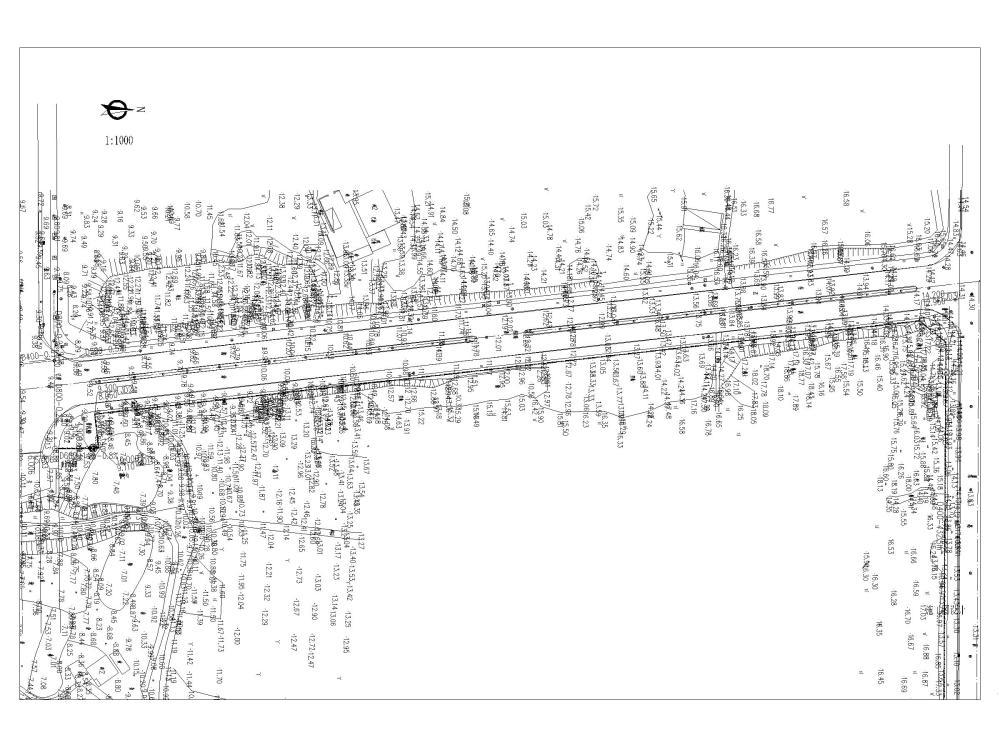

泵站压力出水管道平面布置图
1250×1750方形检查井(流槽)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 一体化污水提升泵站 - 1
    一体化污水提升泵站 - 1
  • 一体化污水提升泵站 - 2
    一体化污水提升泵站 - 2
  • 一体化污水提升泵站 - 3
    一体化污水提升泵站 - 3
  • 一体化污水提升泵站 - 4
    一体化污水提升泵站 - 4
  • 一体化污水提升泵站 - 5
    一体化污水提升泵站 - 5
  • 一体化污水提升泵站 - 6
    一体化污水提升泵站 - 6
以上是部分截图,请下载附件后查看完整高清内容
