3层框架结构气象局预警中心办公楼结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目为气象监测预警中心业务用房,建筑面积1490.50平方米,基底面积:580.00平方米,地上3层,框架结构,总高度11.85米,抗震设防烈度为6度,该项目采用柱下独立基础,基础设计等级为丙级。
结构专业该资料包含: 结构设计说明 ,基础施工图,柱配筋平面图,梁配筋平面布置图,结构 平面布置图 ,大样图等17张图。
建筑专业该资料包含:建筑设计说明,总图,平面图,立面图,剖面图,大样图楼梯图等共计11张图。
分享投稿时间:近几年6月,总计28张图。

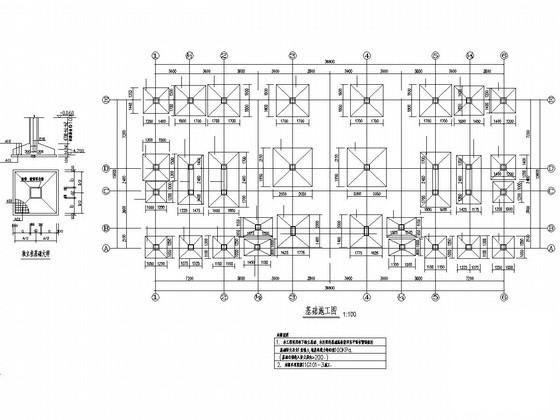

基础施工图

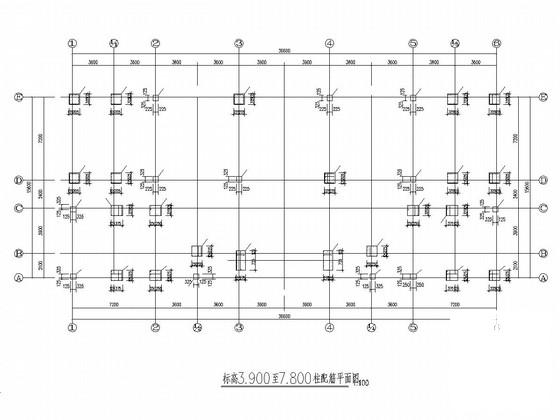

标高3.900至7.800柱配筋平面图

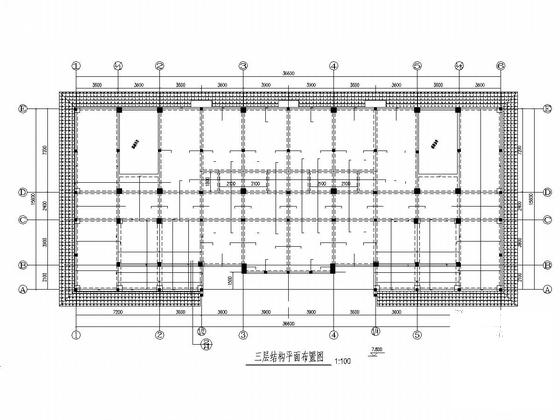

三层结构平面布置图

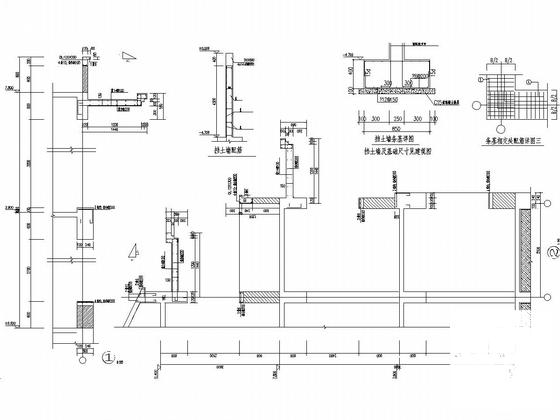

大样详图

二层平面图

大样图

二层梁配筋平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 办公楼结构大样 - 1
    办公楼结构大样 - 1
  • 办公楼结构大样 - 2
    办公楼结构大样 - 2
  • 办公楼结构大样 - 3
    办公楼结构大样 - 3
  • 办公楼结构大样 - 4
    办公楼结构大样 - 4
  • 办公楼结构大样 - 5
    办公楼结构大样 - 5
  • 办公楼结构大样 - 6
    办公楼结构大样 - 6
  • 办公楼结构大样 - 7
    办公楼结构大样 - 7
以上是部分截图,请下载附件后查看完整高清内容
