左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:39张
  • 设计年代:近代

附件详情

该项目是6/-1层的多层公共建筑,建筑物左侧为气象局,右侧为邮政局,中间为连接构架将两者连接为一体。±0.000以上建筑层数6层,为办公及会议室、厨房等功能;地下一层车库及设备用房,抗震设防烈度为6度,采用机械钻孔灌注桩基础,基础设计等级为乙级。
包括:结构设计总说明,结构设计大样图,桩孔平面布置图,基础平面布置图,基础梁平法配筋图,基础梁平法配筋图,桩详图及桩明细表,坡道基础布置图,墙柱平面布置图,结构 平面布置图 ,梁平法配筋图(X向),水箱及水箱屋面层平面布置及梁配筋图, 楼梯详图 等共计39页。
10月。

一层结构平面图

二层结构平面布置图

二层梁平法施工图

梁平法施工图

墙体详图

桩详图

一层梁平法施工图(X向)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

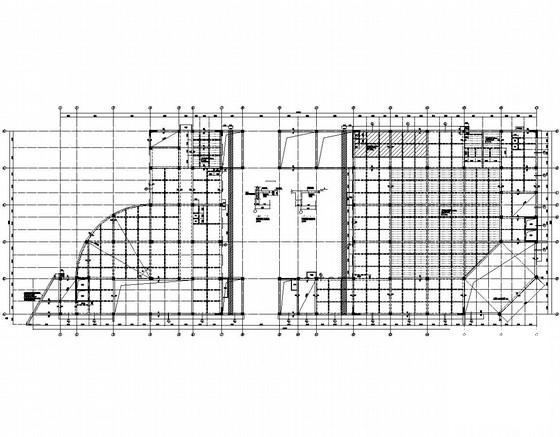

  • 左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图) - 1
    第 1 张图

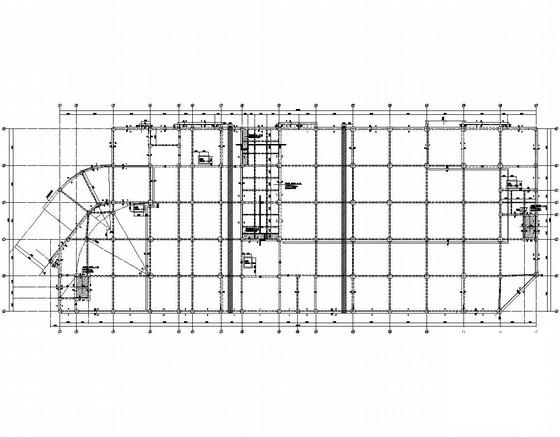

  • 左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图) - 2
    第 2 张图
  • 左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图) - 3
    第 3 张图
  • 左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图) - 4
    第 4 张图
  • 左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图) - 5
    第 5 张图
  • 左气象局右邮政局框架结构综合楼结构施工图纸(梁平法配筋图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
