高层医疗病房楼空调通风及防排烟系统设计施工CAD图纸(洁净设计)

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:高层建筑
  • 建筑面积:35500平方米
  • 地上层数:19层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:变流量,同程式,异程式
  • 送风方式:散流器送风
  • 项目地址:安徽

附件详情

一、项目概要:

该项目是一个高层医疗病房楼建筑,地上19层,地下1层,建筑面积约35500平米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调水系统平面图,地下室平时通风、防排烟平面图,冷媒管、冷凝水管平面图,空调系统原理图,屋顶正压风机安装示意图,板管蒸发式冷凝螺杆热泵机组系统原理图,空调供回水立管系统原理图,主楼正压

送风系统原理图,主楼走廊排烟系统原理图,冷凝立管系统原理图,空调风系统平面图,屋顶构架层设备平面图,屋顶层设备平面图等...

二、空调系统:

1.冷热源:采用板管蒸发式冷凝螺杆热泵机组,直流变频式多联机组,分体空调...

2.风系统:采用风机盘管加新风系统...

3.水系统:采用变流量系统,系统竖向划分为一个系统,立管形式为异程式,水平采用同程式布置,垂直采用异程式...

三、 系统:

通风系统:地下车库:该项目地下车库面积为1465,划分为一个防火分区(1个防烟分区)设机械排风系统,并与排烟系统合用,车库入口自然进风;排风量取换气次数(6次/h)与车辆排风量(400m3/hX辆)2者大值风机采用双速风机,该项目选用2台风机,平时排风运行一台,消防时2台同时启动;配电房:设机械进排风系统,进风量大于排风量80%。同时设置气体事故事故排风;泵房:设机械进排风系统,进风量大于排风量80%...

防排烟系统:主楼5轴防烟楼梯间及合用前室:防烟部位为楼梯间和合用前室,分设正压送风系统,正压风机设于主楼屋顶,楼梯间正压值为45Pa,合用前室正压值为25Pa;合用前室正压送风口采用常闭型,每层均设,火灾时,烟感联动(或现场手动)开启着火层及上一层风口并联动风机;楼梯间采用自垂式百叶风口,地上着火时,烟感联动(或手动)开启地上风口,并联动风机;地下车库:设机械排烟系统,并与排风系统合用,车库入口自然进风;消防时2台风机同时启动主楼走廊:2-19层走廊设2个机械排烟系统,排烟量按最大走廊面积及内区无窗房间面积乘以120m3/h.m2确定;排烟风机设于屋顶,进口设280°C排烟防火阀...

十八层空调风系统平面图

八~十七层空调风系统平面图

一层空调风系统平面图

一层空调水系统平面图

三层(产房层)空调水系统平面图

四层(新生儿病房)空调水系统平面图

地下室平时通风、防排烟平面图

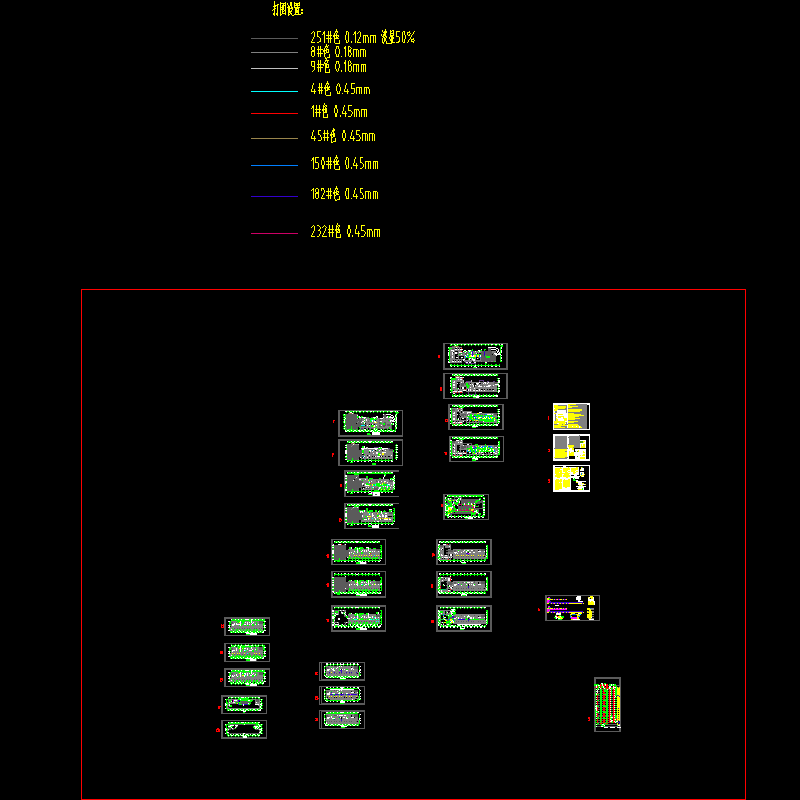

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
