地上6层现浇框架结构教学楼结构设计施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目为江西某小区的教学楼,地上六层,建筑设计结构形式为框架结构,房屋高度为27.9米,基础为人工挖孔桩,6度设防。
该资料包含: 结构设计说明 、桩定位图及承台大样、人工挖孔桩大样及桩表、地梁布置图、柱定位图及柱表、梁平法施工图、现浇板配筋图、楼梯大样等共25张图纸。

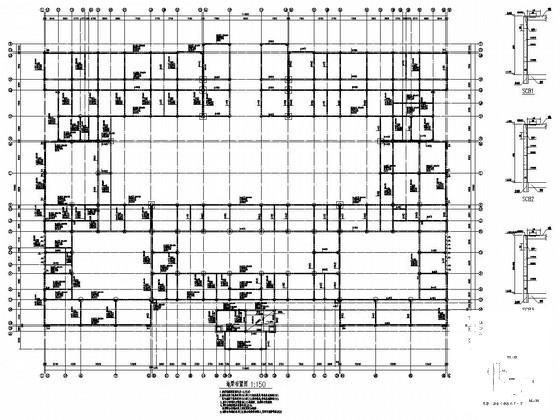

地梁布置图

柱定位图及柱表

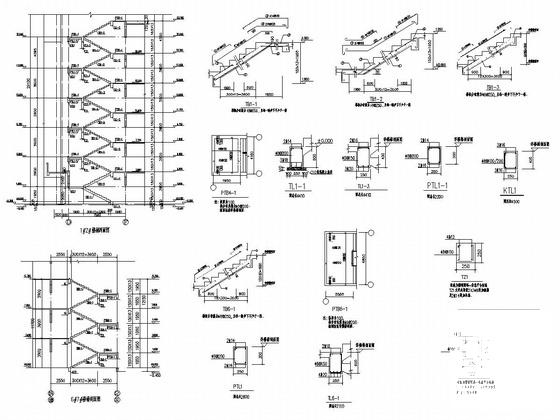

楼梯大样

三层现浇板配筋图

二层X方向梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 教学楼框架结构设计 - 1
    教学楼框架结构设计 - 1
  • 教学楼框架结构设计 - 2
    教学楼框架结构设计 - 2
  • 教学楼框架结构设计 - 3
    教学楼框架结构设计 - 3
  • 教学楼框架结构设计 - 4
    教学楼框架结构设计 - 4
  • 教学楼框架结构设计 - 5
    教学楼框架结构设计 - 5
  • 教学楼框架结构设计 - 6
    教学楼框架结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
