框架小学教学楼结构设计方案CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该资料包含:基础平面布置图,基础拉梁结构 平面布置图 ,结构平面图, 楼梯详图 ,强身详图等
共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

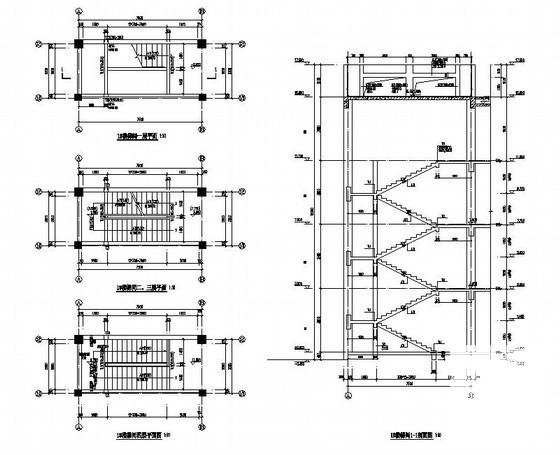

  • 框架小学教学楼结构设计方案CAD图纸 - 1
    第 1 张图

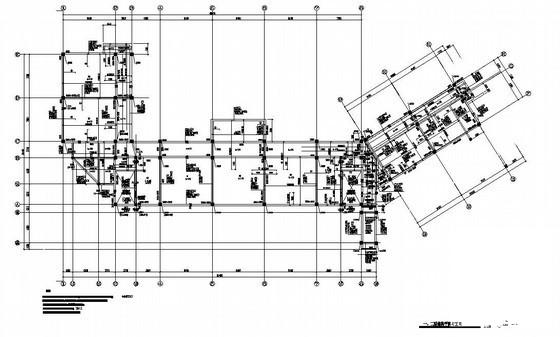

  • 框架小学教学楼结构设计方案CAD图纸 - 2
    第 2 张图

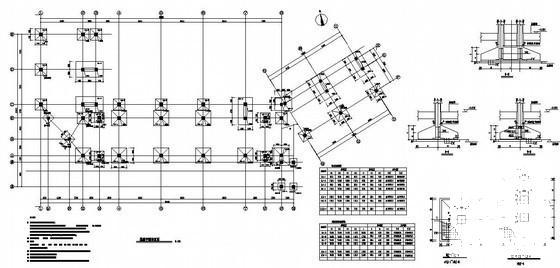

  • 框架小学教学楼结构设计方案CAD图纸 - 3
    第 3 张图

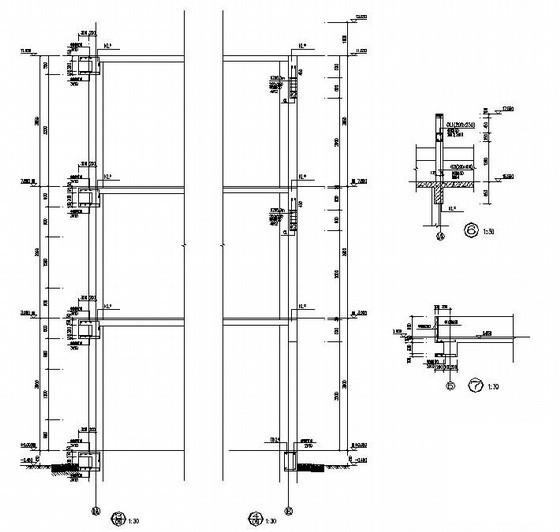

  • 框架小学教学楼结构设计方案CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
