村委会办公大楼给排水系统设计CAD图纸

  • 设计说明:有
该项目为榆林市王圪堵水库横山县移民安置沙峁村委会,总建筑面积1393平米,建筑高度9m,地上二层。
本单体设有给水系统、排水系统、移动灭火器系统。
生活给水系统
由自备给水管网自下而上供水,供水压力为0.25MPa。
本单体使用人数60人,每人每日30L,使用时间8h,小时变化系数1.3;最大日生活用水量为:1.8立方,最大时用水量为0.29立方,平均时用水量为0.225立方。
生活污废水系统
室内污水自流排入室外污水检查井,生活排水采用专用通气立管的合流制排水系统,最高日生活污水排水量为1.71立方。
建筑物内污水经室外化粪池处理后,定期清运,待市政污水管网完善后方可排入市政污水管道。
卫生间排水立管设置通气立管。
雨水排水系统
系统采用外排水系统,详见建施图纸。
建筑灭火器
采用磷酸铵盐干粉灭火器,每具灭火器最小配置级别为 2A,最大保护面积75平方米/A。
均放置于灭火器箱内 :具体做法详见07S207-100页(翻盖式置地型灭火器箱)型号:XMDF2-2。
一层平面图
给排水系统图

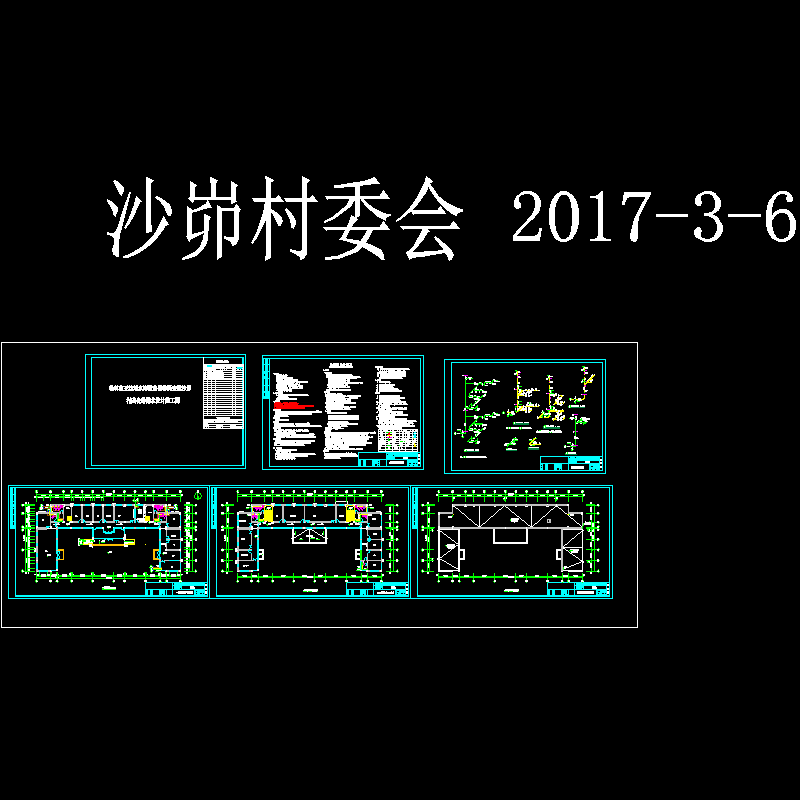

总缩略图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 村委会办公大楼给排水系统设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
