15层办公大楼采暖设计CAD施工图纸(系统原理图)

  • 附件设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:49331.12平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制
  • 节点大样:集分水器
  • 项目所在地:辽宁

附件详情

  • 采暖设计说明及图例
  • 地下一采暖干管平面图
  • 地热盘管干管平面图
  • 屋顶机房采暖平面图
  • 地热盘管平面图
  • 地热采暖系统原理图

附件详情

稿件为辽宁某市政单位业务技术用房及警务技能训练基地采暖设计施工图纸;总建筑面积49331.12平方米,主体建筑为十五层,地下一层,建筑总高度69.00米;该项目建筑物耐火等级为地上部分为一级,地下部分为一级。
设计内容:该大楼的采暖系统设计;地上地面辐射采暖系统,地下一层采用散热器采暖,采暖系统形式采用上供上回双管顺流式系统。

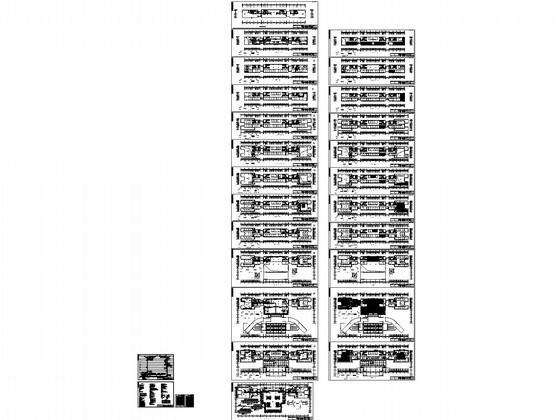

,图纸共26张。

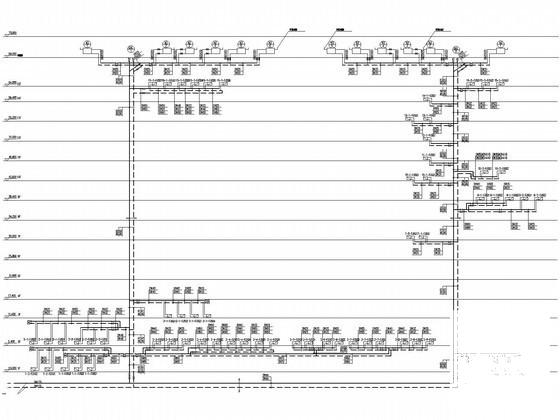

地热采暖系统原理图

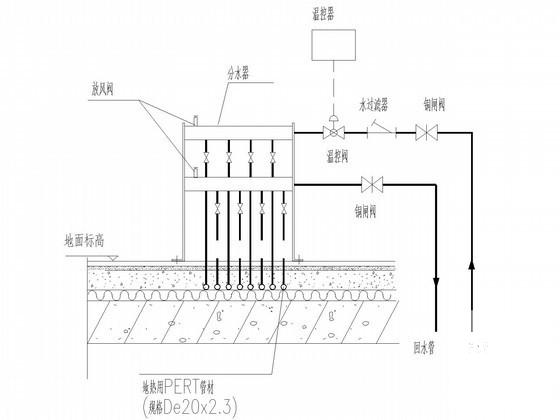

地面辐射供暖分水器大样图

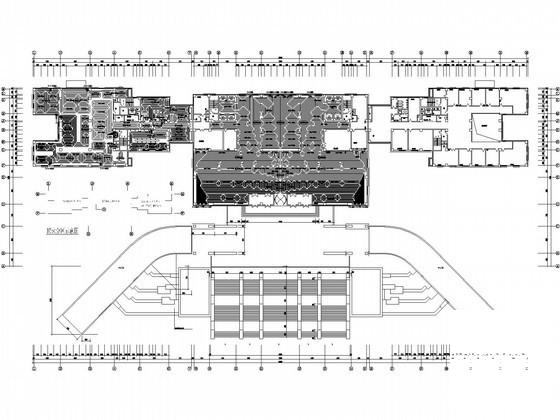

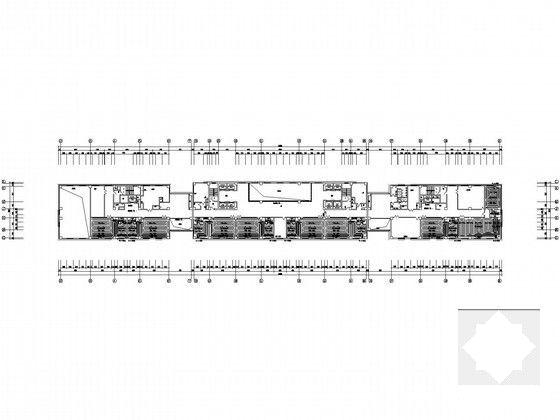

地热盘管平面图

办公楼地热施工图纸
