19层住宅楼给排水全套CAD施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:15834平方米
  • 地上层数:19层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 地下室用途:设备用房, 其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流, 雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:厨房, 卫生间, 阀门管件
  • 项目地址:北京

附件详情

  • 设计及施工说明
  • 高低区给水系统图
  • 消火栓给水系统图
  • 污水和雨水系统图
  • 地下一层给排水及消防平面图
  • 一层给排水及消防平面图
  • 二层给排水及消防平面图
  • 三-九层给排水及消防平面图
  • 十-十七层给排水及消防平面图
  • 十八层给排水及消防平面图
  • 跃层给排水及消防平面图

附件详情

该项目位于北京,该项目为某工程13#楼,建筑面积为15834平米,建筑高度为57.6米。该项目设计范围为给排水,雨水,消火栓给水设计。
编制于2014年,共11张图。

地下一层给排水及消防平面图

十七层给排水及消防平面图

高低区给水系统图

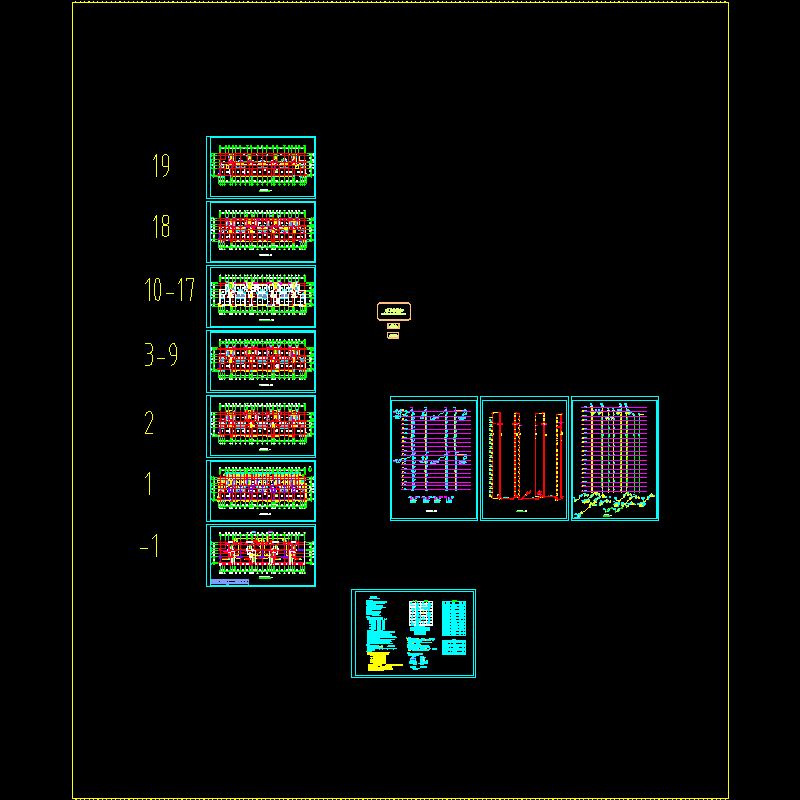

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
