7层框架剪力墙结构住宅楼全套施工图纸

  • 建筑类别:住宅建筑
  • 建筑高度:多层建筑
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:框架剪力墙结构
  • 基础形式:条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 人防或地下车库:无
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

该项目是框架剪力墙结构 七层 图纸齐全 有建筑 结构施工图 包括建筑、水、电图纸。该资料是三室两厅一卫一厨一阳台,面积是129.36平方米 层高为3米 总高度23.6米 基础采用挤密桩基础。
建筑施工 图主要包括:各层平面布置图、立面图、剖面图、楼梯剖面图、楼梯 平面布置图 等共3张。
结构施工图 主要包括: 基础平面布置图、基础详图、各层结构平面布置图、楼梯结构详图等共3张。
水电暖施工图共3张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

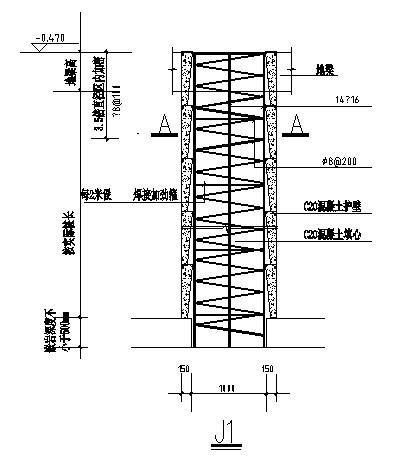

  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1

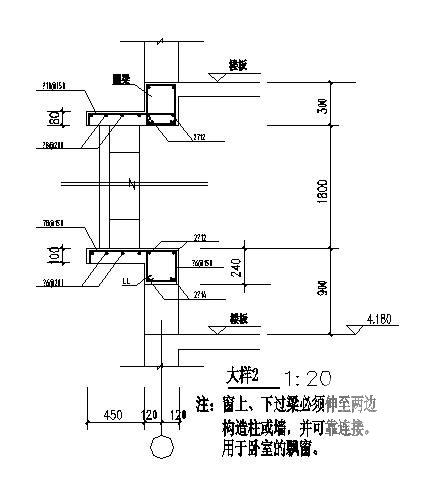

  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2

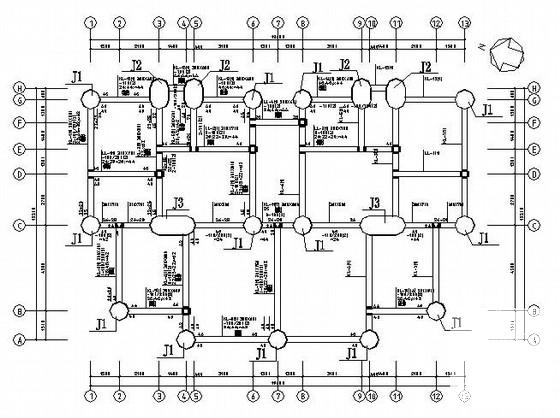

  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3
  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
