21层剪力墙结构商住楼结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:21层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库,商业,设备用房,其他
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该附件为河南某小区商住楼,主楼地上21层和2栋2层的商业网点单体,主楼,地上2层外扩为商业裙房,3层以上为住宅楼,总高度为63.8米,主楼建筑设计结构形式为剪力墙结构,配楼为框架结构,主楼基础采用CFG桩处理后的复合地基上的平板式筏板基础,裙楼采用天然地基上的柱下独立基础,6度设防。
该资料包含: 结构设计说明 、桩位平面图、基础平面图、墙柱 平面布置图 、墙边缘构件表、梁平法施工图、板平法施工图、柱平法施工图、 楼梯详图 、节点详图等共42张图纸。

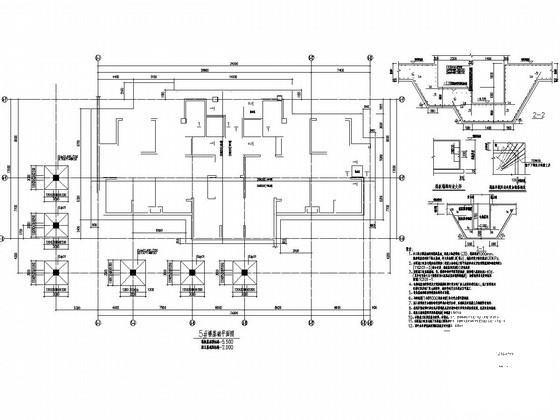

5#楼基础平面图

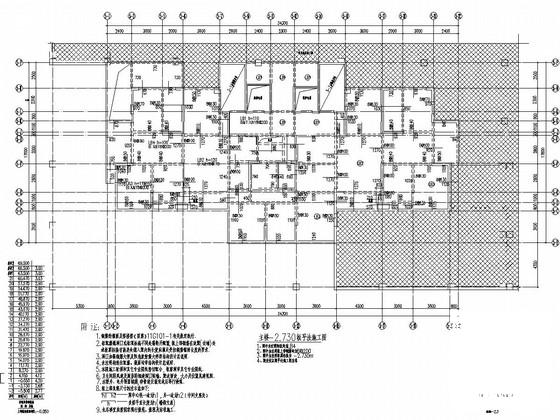

主楼-2.73板平法施工图

节点详图2

主楼-0.050~8.270墙柱平面布置图

梁平法施工图

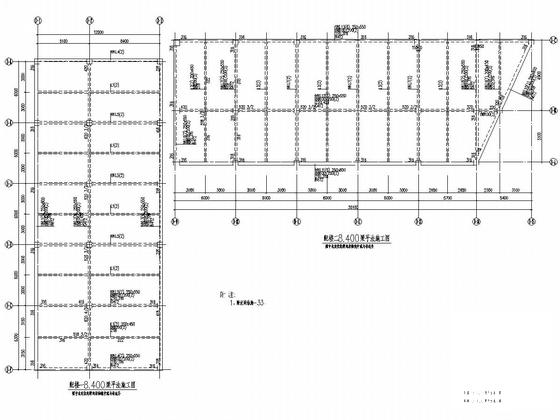

配楼二8.400梁平法施工图

主楼-0.050~-8.270墙边缘构件表(一)

楼梯详图

主楼4.150梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构商住楼 - 1
    剪力墙结构商住楼 - 1
  • 剪力墙结构商住楼 - 2
    剪力墙结构商住楼 - 2
  • 剪力墙结构商住楼 - 3
    剪力墙结构商住楼 - 3
  • 剪力墙结构商住楼 - 4
    剪力墙结构商住楼 - 4
  • 剪力墙结构商住楼 - 5
    剪力墙结构商住楼 - 5
  • 剪力墙结构商住楼 - 6
    剪力墙结构商住楼 - 6
  • 剪力墙结构商住楼 - 7
    剪力墙结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
