25层剪力墙结构商住楼结构CAD施工图纸(甲级院)

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:34张
  • 设计年代:近代

附件详情

该项目是广东某甲级院设计的商住楼项目,地上25层,剪力墙结构,采用钻(冲)孔桩基础,基础设计等级为甲级,抗震设防烈度为6度,基础面~2层为加强部位。
包括:混凝土结构设计总说明,钻(冲)孔桩统一说明,桩基平面布置图,承台大样图,各层梁平面整体配筋图,各层板钢筋图,各层剪力墙平面布置图,承台梁 平面布置图 ,墙边缘构件大样图,楼梯大样图等共计34张图。


承台面至首层剪力墙、柱平面布置图

首层梁平面整体配筋图

大样图

承台梁平面布置图

首层板钢筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

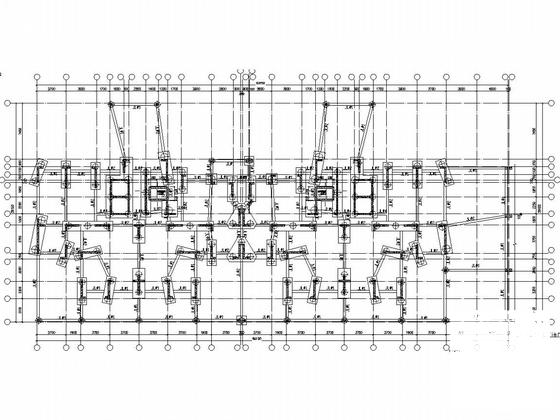

  • 25层剪力墙结构商住楼结构CAD施工图纸(甲级院) - 1
    第 1 张图

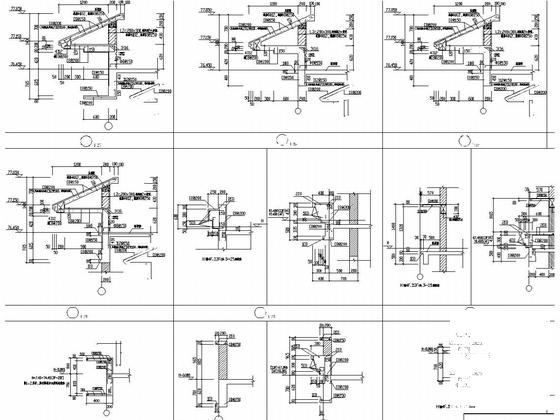

  • 25层剪力墙结构商住楼结构CAD施工图纸(甲级院) - 2
    第 2 张图

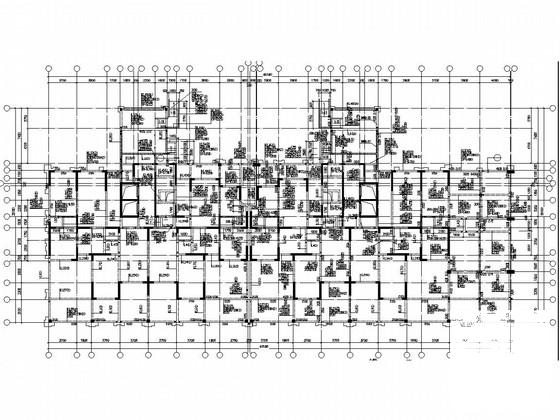

  • 25层剪力墙结构商住楼结构CAD施工图纸(甲级院) - 3
    第 3 张图

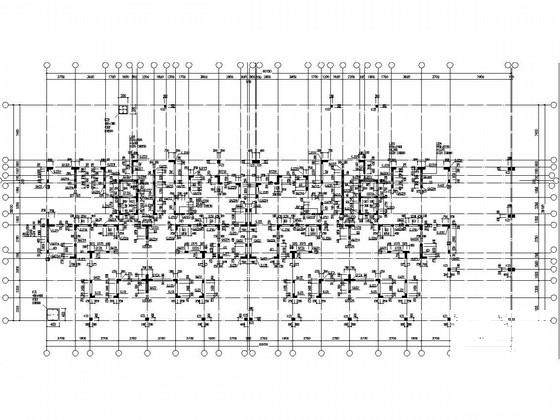

  • 25层剪力墙结构商住楼结构CAD施工图纸(甲级院) - 4
    第 4 张图

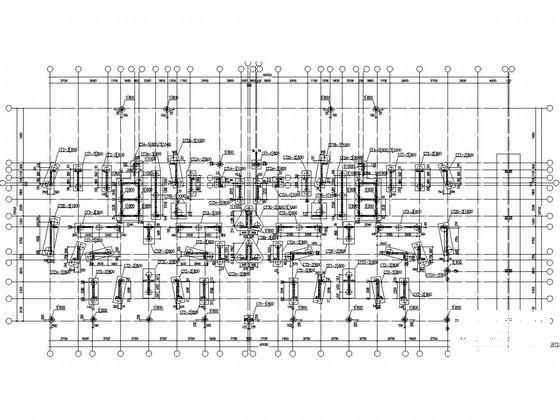

  • 25层剪力墙结构商住楼结构CAD施工图纸(甲级院) - 5
    第 5 张图
  • 25层剪力墙结构商住楼结构CAD施工图纸(甲级院) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
