高层住宅楼采暖、防排烟施工图纸全套
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：通风,采暖,防排烟
- 采暖系统：热水辐射
附件详情
该资料为XXXX住宅小区55#楼低温热水地面辐射供暖系统设计。地暖系统热媒为60-50℃低温热水 ,由设在小区内换热机组提供 ，换热机组不在该资料范围。该项目采暖系统管井内管道采用压力等级为1.6MPa的热镀锌钢管。地暖辐射的连接管采用交联聚乙烯(PEX)管，管材规格为:De20*2.3mm.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

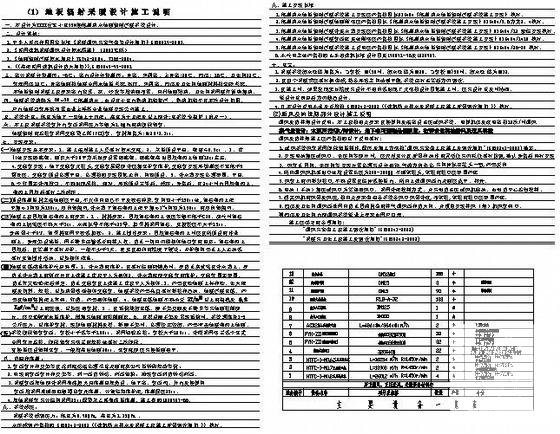

住宅楼采暖防排烟 - 1 -

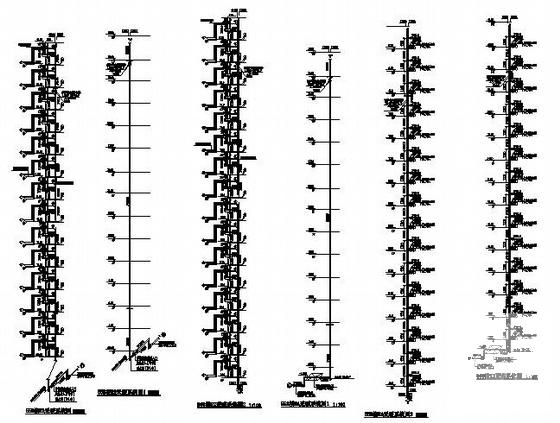

住宅楼采暖防排烟 - 2 -

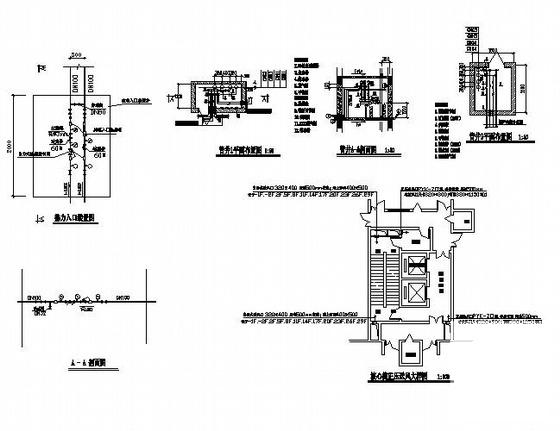

住宅楼采暖防排烟 - 3
以上是部分截图，请下载附件后查看完整高清内容
