22层剪力墙结构安置区高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目是安置区项目住宅楼,地上22层,剪力墙结构,地下2层,长x宽x高:33x20x64.1m,天然地基,采用CFG桩复合地基平板式筏板基础,基础设计等级为乙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,CFG桩位图,基础结构平面图,柱平法施工图,墙柱配筋图表,奇数、偶数层结构平面图,梁配筋图,墙身配筋图,楼梯图,坡道图等共计22张图。
分享投稿时间:近几年9月。

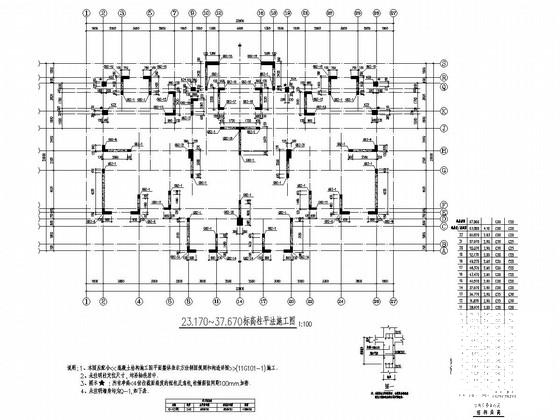

23.170~37.670标高柱平法施工图

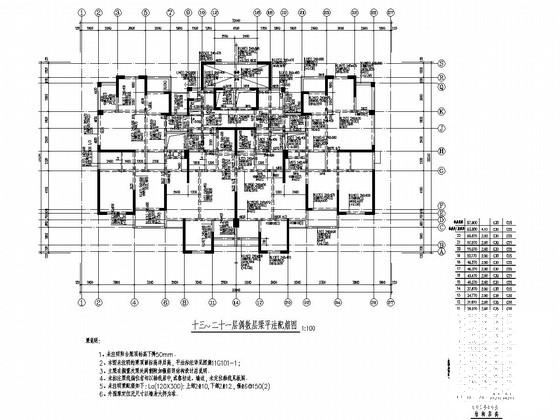

十三~二十一层偶数层梁平法配筋图

墙身配筋图

坡道图

三~二十一层奇数层结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
