4层框架结构安置区商业楼结构施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是安置区项目G1#商业楼项目,地上4层,框架结构,抗震设防烈度为7度,采用柱下独立基础,基础设计等级为丙级,结构的计算嵌固部位:基础底板。
该资料包含: 结构设计说明 ,基础平面布置图,柱 平面布置图 ,各层梁平法施工图,结构平面图,楼梯结构大样图等共计15张图。
分享投稿时间:近几年5月。

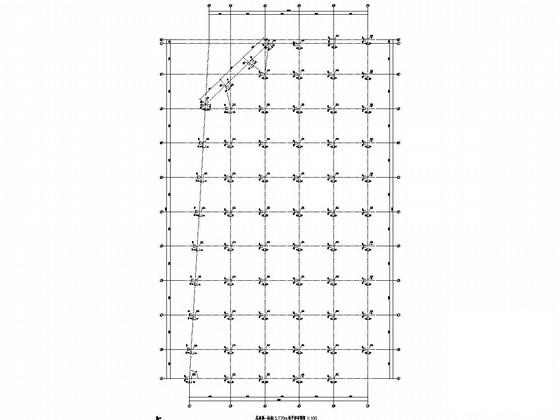

基础顶~标高13.770m柱平面布置图

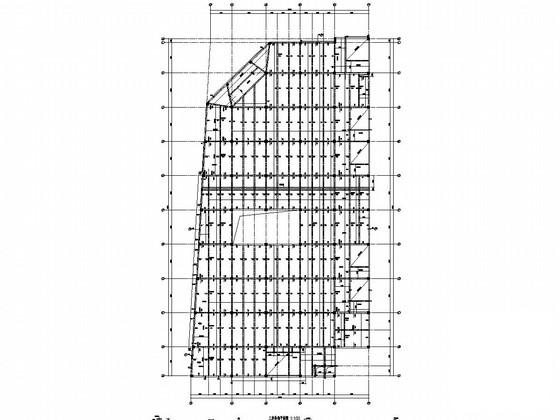

三层结构平面图

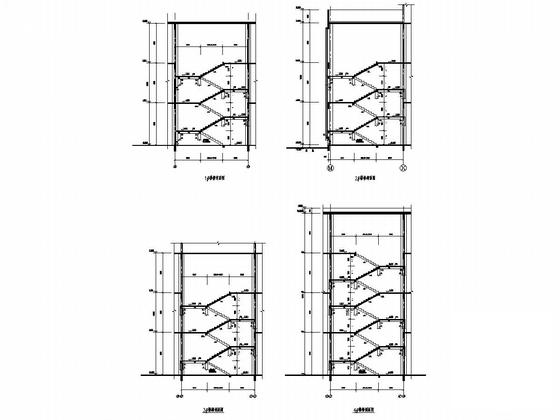

楼梯大样图

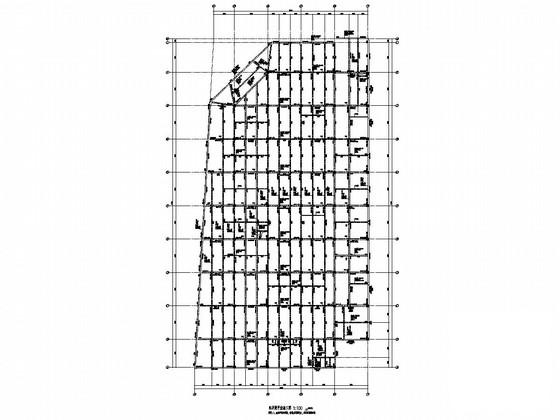

四层梁平法施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框架结构商业楼 - 1
    框架结构商业楼 - 1
  • 框架结构商业楼 - 2
    框架结构商业楼 - 2
  • 框架结构商业楼 - 3
    框架结构商业楼 - 3
  • 框架结构商业楼 - 4
    框架结构商业楼 - 4
  • 框架结构商业楼 - 5
    框架结构商业楼 - 5
以上是部分截图,请下载附件后查看完整高清内容
