7层剪力墙住宅楼剪力墙结构施工大样图

  • 建筑类别:住宅,商业,其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

拟建厂区位于济南市城区北部,无影山北路以西约1000m,蓝翔路以东约850m,药山公园南坡南侧。该项目为1号住宅楼,主楼建筑类别及层高自下而上依次为:地下一、二层为储藏室,层高分别为2.800m、2.900m,地上一层以上均为住宅,层高为2.900m,出屋面机房层及构架层高4.300m。东西总长约75.480m,中间设一道变形缝,南北总宽约14.100m,室内外高差0.300m,从室外地坪至主要屋面高度为31.900m;周围与车库相连,考虑主楼与车库的不均匀沉降,在主楼周围与车库连接的适当位置设置沉降后浇带,具体位置及做法详见车库。

全套 结构施工图 纸,包括结构总说明,大样图,基础、梁、板平法施工图,图纸很全。值得参考学习。

从来没有一种坚持,会被辜负
请相信,你的坚持,终将会美好

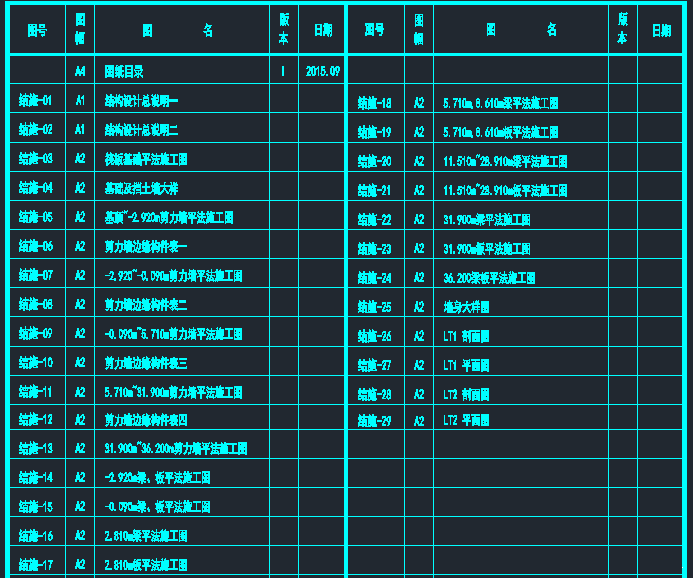

安置房资料目录
机房底梁板平法施工图

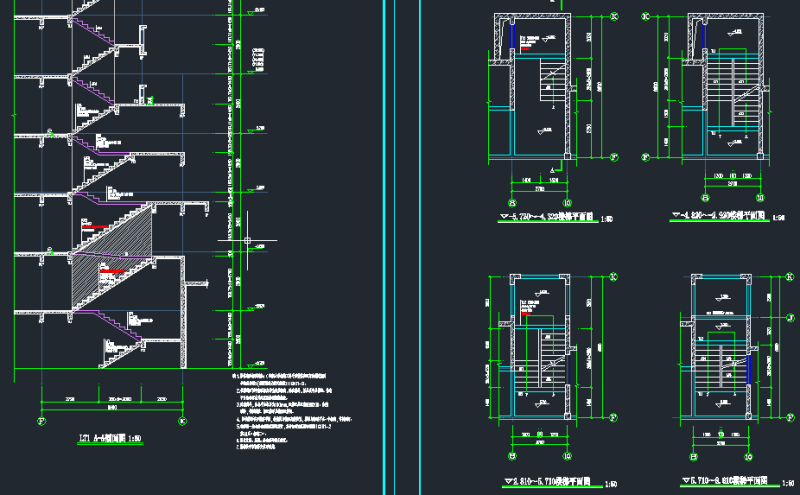

楼梯平剖图

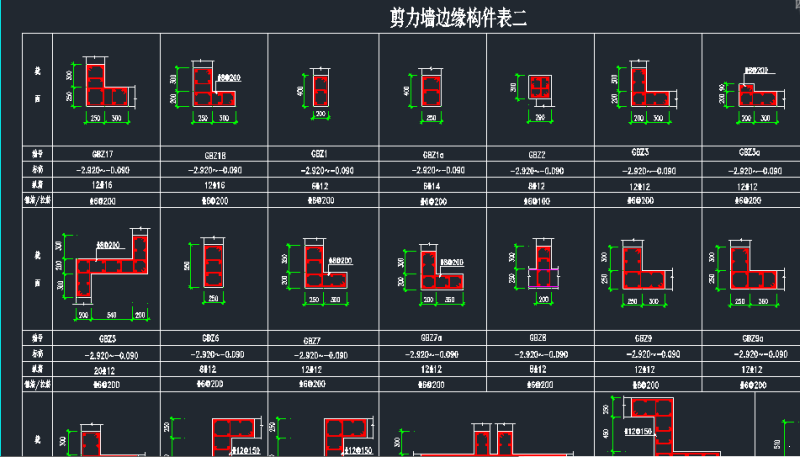

剪力墙边缘构件表
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

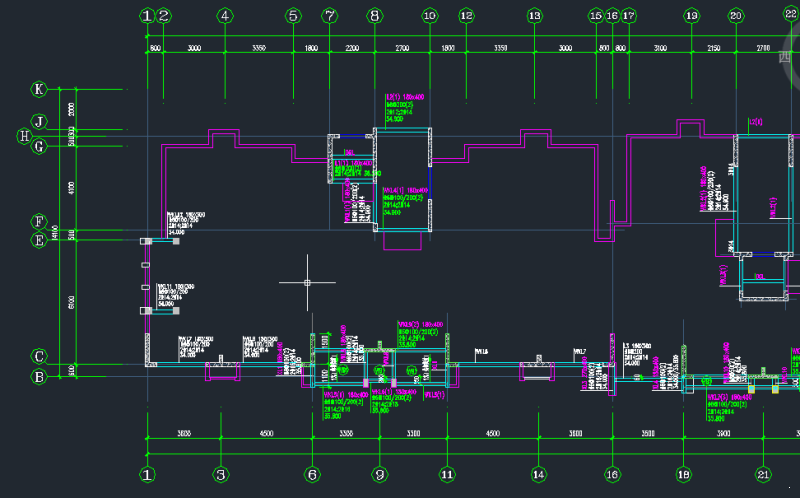

  • 7层剪力墙住宅楼剪力墙结构施工大样图 - 1
    第 1 张图
  • 7层剪力墙住宅楼剪力墙结构施工大样图 - 2
    第 2 张图
  • 7层剪力墙住宅楼剪力墙结构施工大样图 - 3
    第 3 张图
  • 7层剪力墙住宅楼剪力墙结构施工大样图 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
