11层框架剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑地上层数:11层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :钻孔灌注桩
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:30张

11层框架剪力墙结构住宅楼建筑结构施工图

项目概要:
该项目地上 11层,室内外高差 0.15 mm, 建筑物高度(室外地面至主要屋面板的板顶): 31.5 m。设计标高±0.000相当于相对勘察报告标高±0.300。
图纸简介:
11层框架剪力墙结构住宅楼建筑结构施工该资料包含建筑设计和结构设计。建筑部分包含:建筑设计说明,平面图、立面图、剖面图等。结构部分该资料包含: 结构设计说明 ,基础平面图,基础顶面平法施工图,各层竖向构件布置图,各层梁、板配筋图,楼梯配筋图,结构构造大样图等。

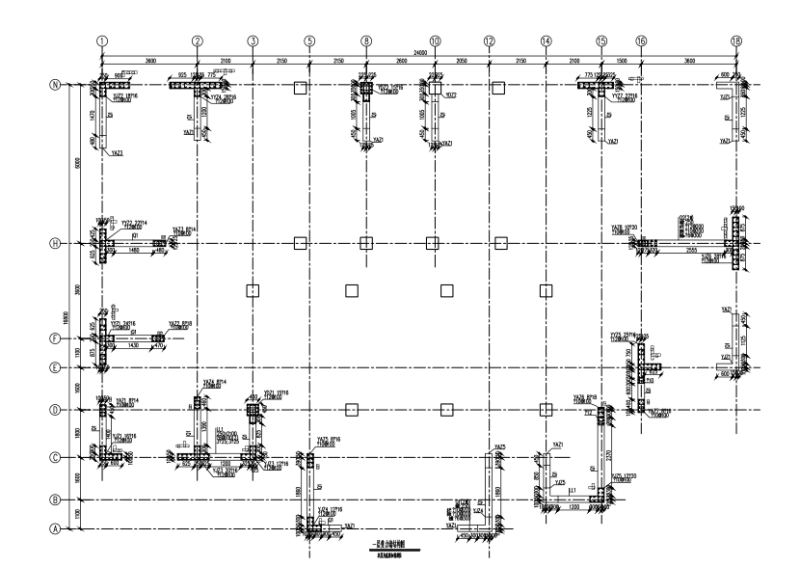

一层剪力墙结构图

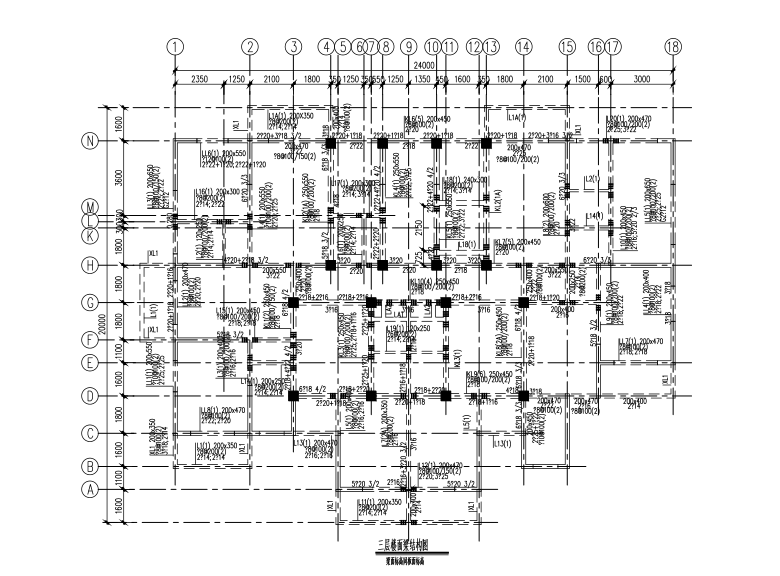

三层楼面梁结构图

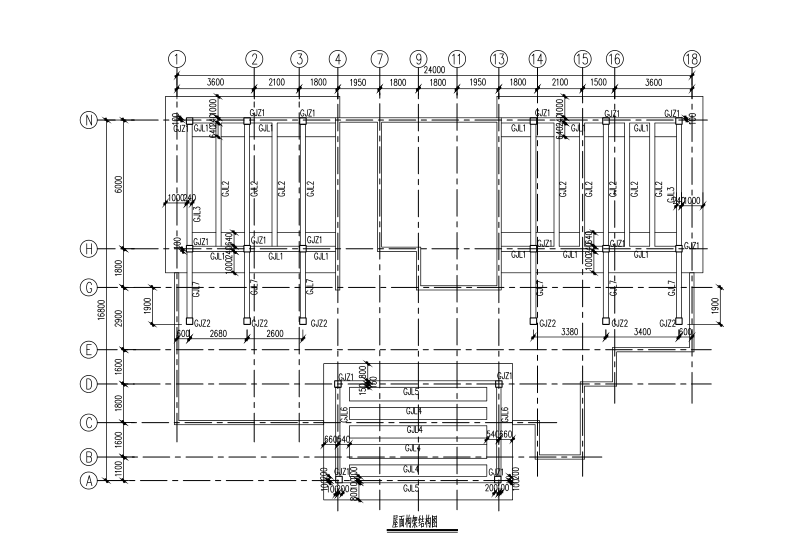

屋面框架结构图

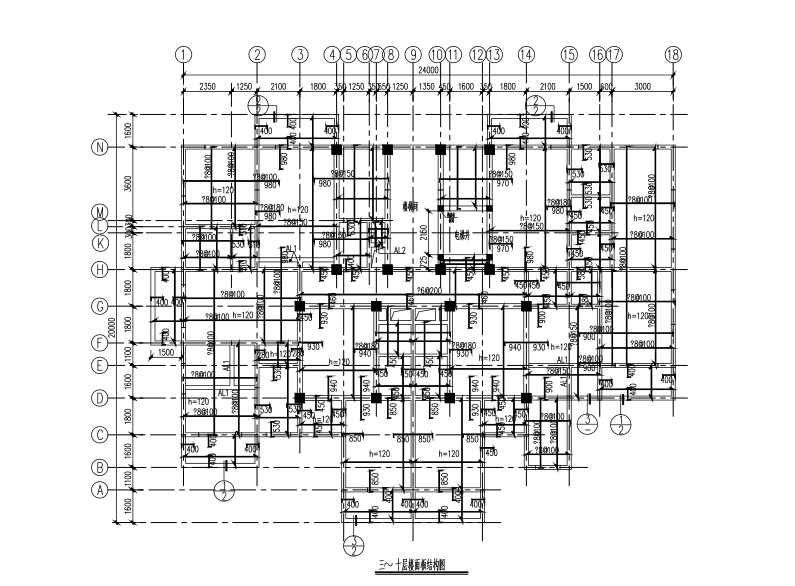

楼面板结构图

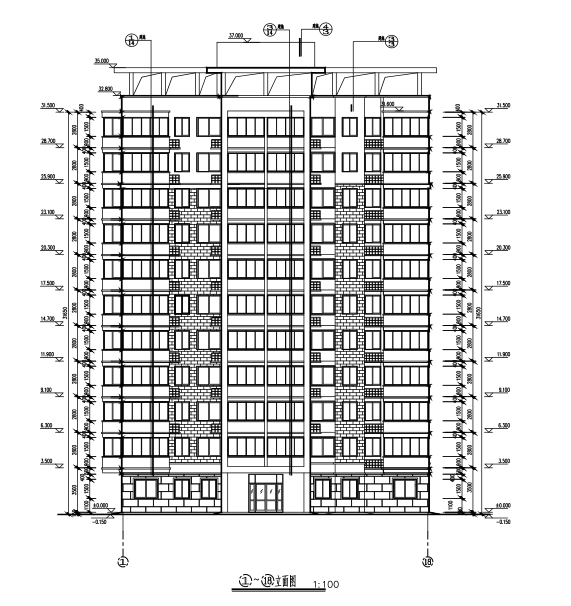

建筑立面图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙住宅楼 - 1
    框架剪力墙住宅楼 - 1
  • 框架剪力墙住宅楼 - 2
    框架剪力墙住宅楼 - 2
  • 框架剪力墙住宅楼 - 3
    框架剪力墙住宅楼 - 3
  • 框架剪力墙住宅楼 - 4
    框架剪力墙住宅楼 - 4
  • 框架剪力墙住宅楼 - 5
    框架剪力墙住宅楼 - 5
以上是部分截图,请下载附件后查看完整高清内容
