空调计费系统CAD图纸

附件详情

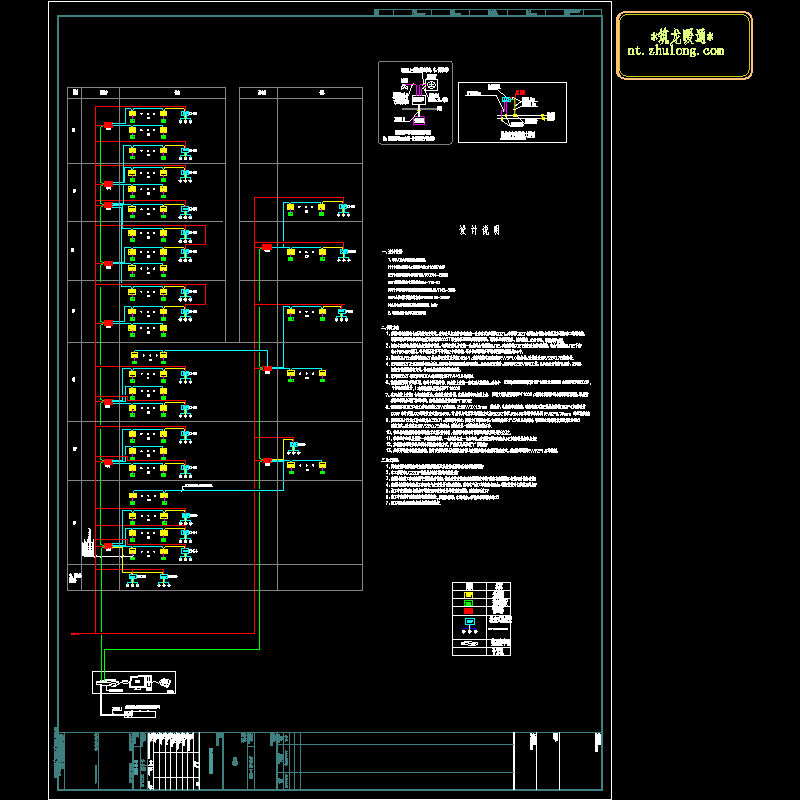

设计方法：
1、采用时间能量综合型计费方法方式，在每台风机盘管旁边安装一台分体式采样器C02T，采样器C02T与风机盘管的各档线及末端电动二通阀连接，采集风机盘管的各档位有效运行时间；C02T带有液晶显示的网络温控器，可实现远程开关机、锁定温度、欠费停机、预付费等功能。
2、根据本建筑每层的风机盘管分布情况，每层在弱电井安装一台或两台管理器DM12，对采样器C02T进行分组管理通信，每台管理器DM12下行有4个RS485接口，每个接口最多可带载32个采样器，每台管理器最多带载采样器的数量为64个。
3、管理器DM12对采样器C02T分组管理通信及供电DC24V，采样器的电源线采用RVV2*1.0的线材，通信线采用RVS2*0.75的线材。
……
