42层办公楼空调通风系统设计CAD施工图纸(多联式空调系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:23400平方米
  • 建筑地上层数:42层
  • 建筑地下层数:1层
  • 参考图纸:13张
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:山东

附件详情

一、项目概要:

该项目为济南以一办公楼空调工程,建筑面积23400平方米。本建筑地下1层,地上42层,建筑高度 154.3米,1至5层为裙房,6-20层、22-42层均为标准层,21层为避难层;房间主要功能有办公室、休息室、电梯前室等。图纸内容包含设计施工说明、设备材料表、空调平面图、空调配管平面图、室外机布置平面图、室外机安装大样图等...

二、空调系统:

(1)空调室外机的布置:该资料6至16层的室外机设置于每层的库房内;17至20层及22至29层的室外机均置于21层避难层内,室外机沿着外墙布置,留有足够的进风排风面积,能保证通风散热效果。30层到42层的室外机均布置在主楼屋顶上,统一排布,通风散热效果良好,不影响整个建筑物的立面效果。
(2)办公室和电梯前室采用天花板内置风管式室内机,设置于房间的吊顶内,采用顶送顶回的空调方式送风口选用方形散流器,回风口选用可开式单层百叶风口。
(3)各层的休息区采用四面出风嵌入式室内机,可以很灵活、方便地配合吊顶的装潢, 美观、大方.
(4) 每层采用一台KPI全热交换器作为新风机,通过室内外双向换气,空调的能量从排风中回收到新风中, 既高效节能,又保证了各房间的新风量...

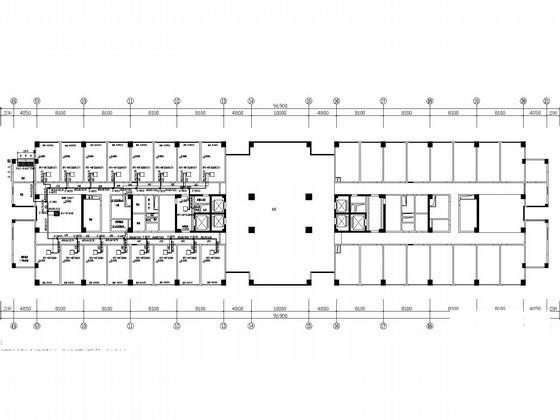

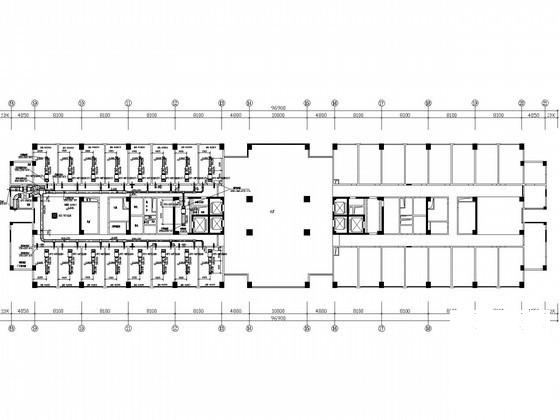

标准层空调配管平面图

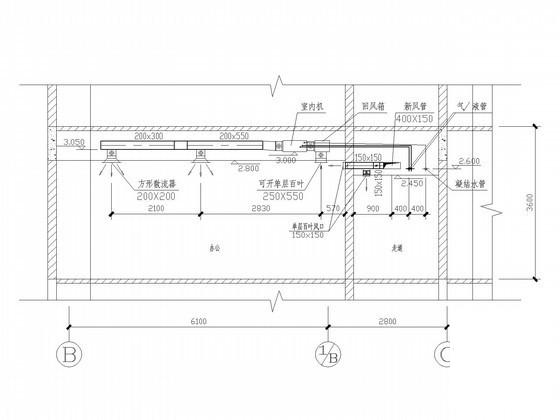

室内机安装大样图

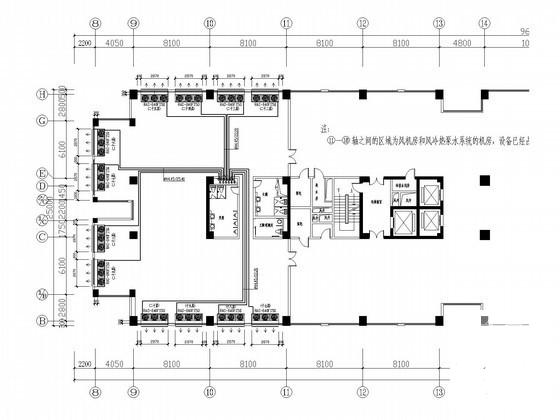

室外机布置平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 42层办公楼空调通风系统设计CAD施工图纸(多联式空调系统) - 1
    第 1 张图
  • 42层办公楼空调通风系统设计CAD施工图纸(多联式空调系统) - 2
    第 2 张图
  • 42层办公楼空调通风系统设计CAD施工图纸(多联式空调系统) - 3
    第 3 张图
  • 42层办公楼空调通风系统设计CAD施工图纸(多联式空调系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
