3层框架结构小学办公楼及食堂结构施工大样图

  • 建筑类别:办公,教育,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目为重庆某小学合班教室/办公楼、食堂项目,地上3层,为框架结构,采用人工挖孔嵌岩桩和柱下嵌岩独立基础,基础设计等级为甲级,抗震设防烈度为6度。
该资料包含:结构设计总说明,结构常用构造图,基础 平面布置图 ,基础大样图,柱平面布置及大样图,模板图,梁配筋图,板配筋图,大样图,楼梯图等共计15张图。

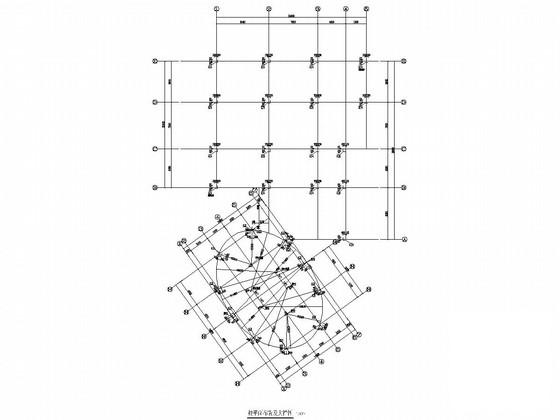

柱布置图

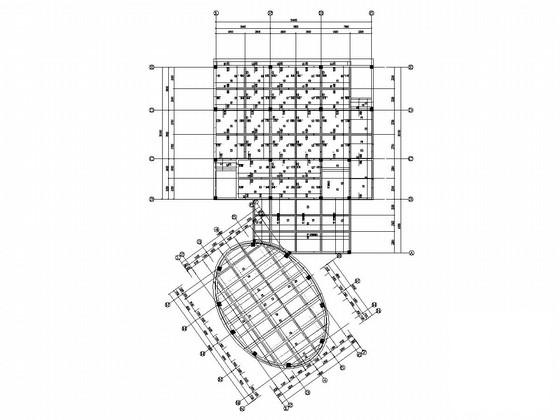

板配筋图

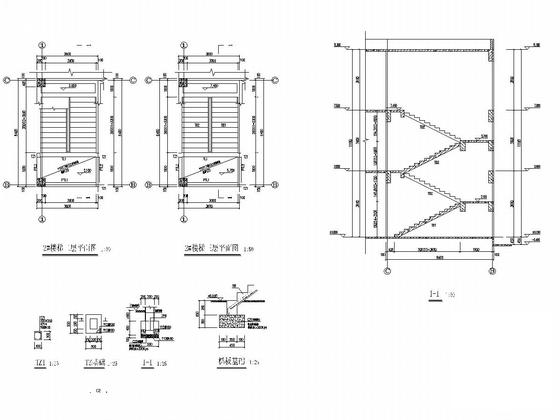

楼梯图

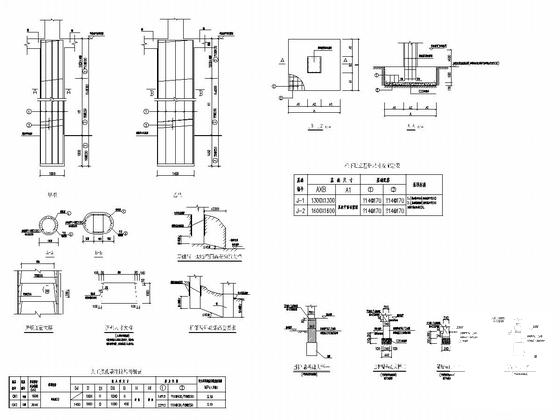

基础详图

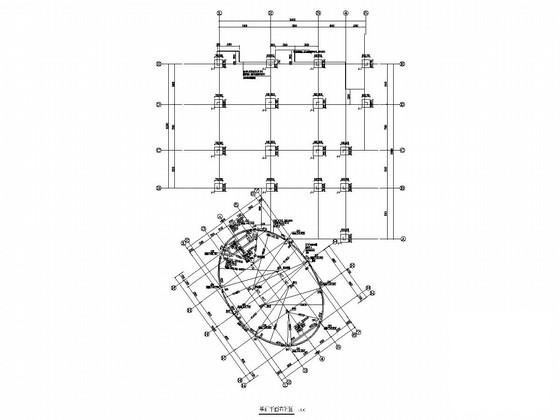

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构食堂 - 1
    框架结构食堂 - 1
  • 框架结构食堂 - 2
    框架结构食堂 - 2
  • 框架结构食堂 - 3
    框架结构食堂 - 3
  • 框架结构食堂 - 4
    框架结构食堂 - 4
  • 框架结构食堂 - 5
    框架结构食堂 - 5
  • 框架结构食堂 - 6
    框架结构食堂 - 6
以上是部分截图,请下载附件后查看完整高清内容
