3层小学食堂及风雨操场结构施工图纸

  • 建筑类别:教育,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:桁架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是长沙某小学食堂及风雨操场项目,食堂地上3层,框架结构,高度:23.40米,主要结构跨度及柱距:7.1米、8.4米等,人工挖孔灌注桩基础,基础设计等级为丙级;风雨操场屋面钢结构工程,屋盖为钢桁架结构,跨度为20m。
该资料包含:结构设计总说明,现浇钢筋混凝土空心楼盖 结构设计说明 ,钢 结构设计说明 ,桩基设计说明及桩基一览表,基础图,基础详图,梁板柱图,内模布置图,屋顶钢屋架牛腿、预埋件平面布置图,屋顶钢屋架上、下弦 平面布置图 ,钢屋架详图,节点详图,屋顶钢屋架屋面板布置图等共计31张图。
分享投稿时间:近几年11月。

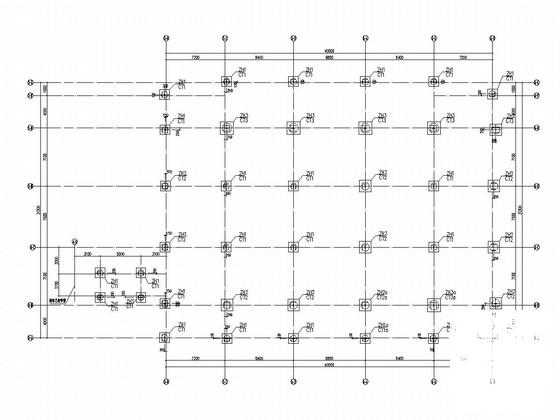

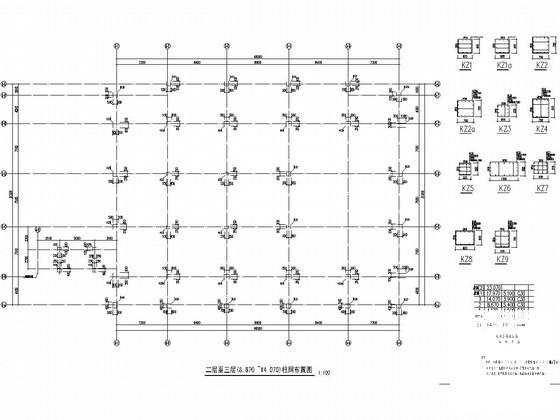

柱布置图

梁配筋图

内模布置图

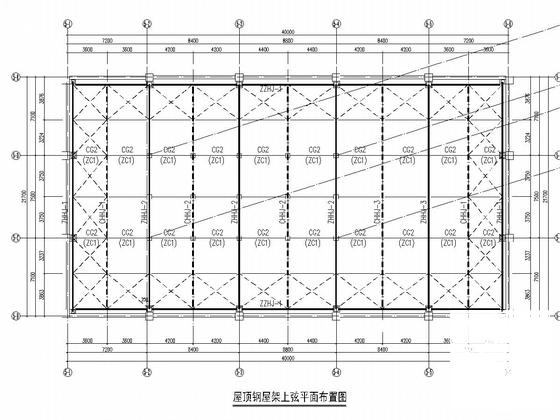

上弦布置图

檩条布置图

节点详图

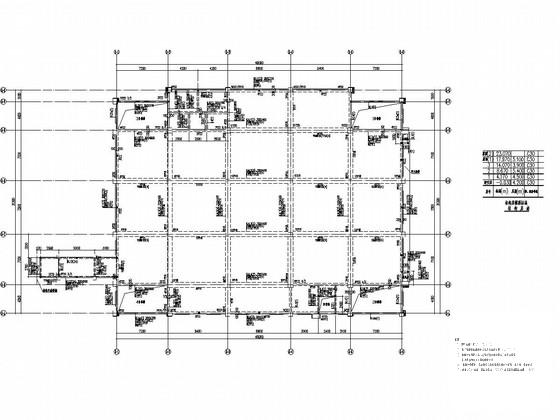

板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 食堂施工图纸 - 1
    食堂施工图纸 - 1
  • 食堂施工图纸 - 2
    食堂施工图纸 - 2
  • 食堂施工图纸 - 3
    食堂施工图纸 - 3
  • 食堂施工图纸 - 4
    食堂施工图纸 - 4
  • 食堂施工图纸 - 5
    食堂施工图纸 - 5
  • 食堂施工图纸 - 6
    食堂施工图纸 - 6
  • 食堂施工图纸 - 7
    食堂施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
