10米简支空心板桥下部耳背墙钢筋节点CAD详图纸设计

附件详情

1.设计标准:设计荷载标准为城-B级;桥面净空:净7 2x1.5m;双车道,正交。
2.结构类型:上部采用 装配式 钢筋砼空心板,下部采用柱式排架结构,基础为钻孔灌注摩擦桩。
3.桥址确定:根据河道平面图和规划断面,结合现有河道和桥的位置,为使桥梁与现有道路顺接,选定桥中心线两岸坐标为:(x=45785.94,y=69438.27)及(x=45784.16,y=69402.95)。
4.高程确定:干流段在该桥位处设计河底高程为96.03m,设计百年洪水位为99.58m,两岸地面高程分别为101.51m及100.17m,百年水位不控制桥面标高,因此确定桥面高程为101.51m。
5.桥长确定:结合规划河道断面确定桥长为30m,共计三跨,每跨10m。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

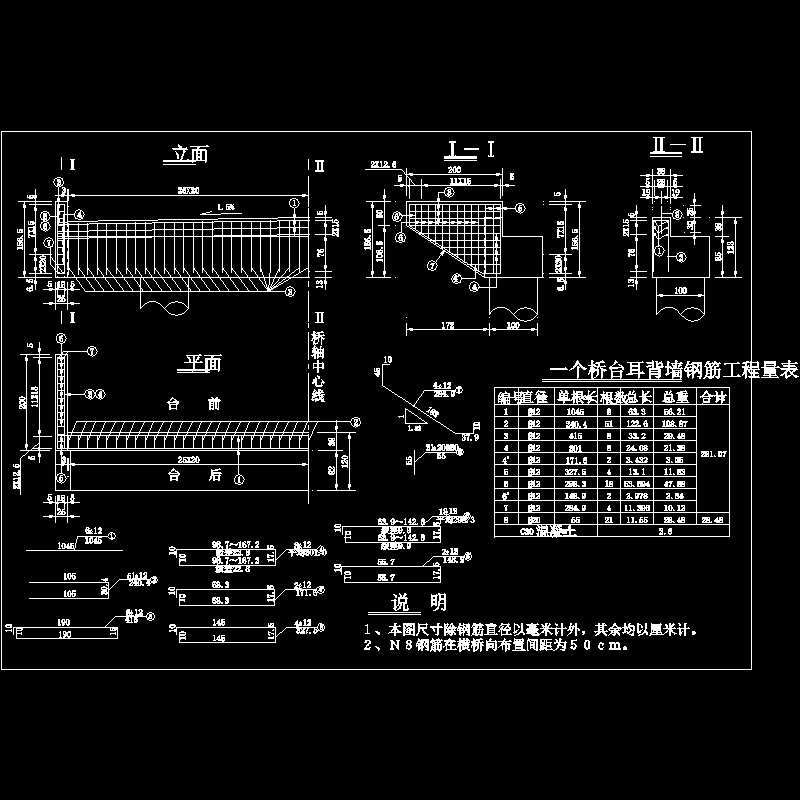

  • 10米简支空心板桥下部耳背墙钢筋节点CAD详图纸设计 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
