城市道路简支空心板桥CAD施工图纸设计.dwg
该桥为10米钢筋混凝土简支空心板桥，桥梁全长16米，桥梁全宽24米，横向布置为：4m（人行道） 8m（车行道） 8m（车行道） 4m（人行道）。全桥横向分四幅设置，边上人行道与非机动车道为一幅，侧分带与中间车行道部分设置为两幅空心板，每两幅空心板之间设置2厘米的变形缝。…… 共35张
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-

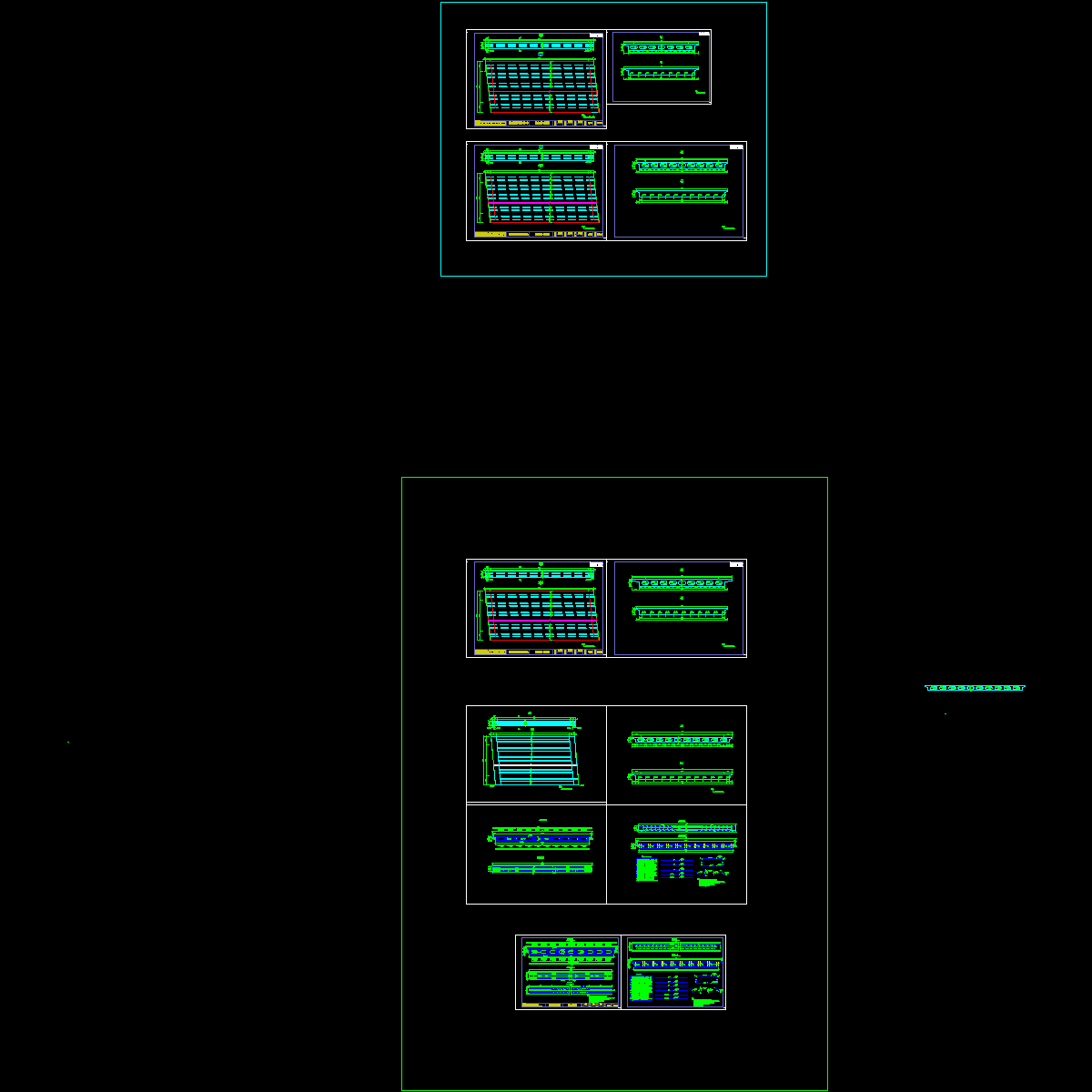

06 07 空心板一般构造图及钢筋布置图.dwg -

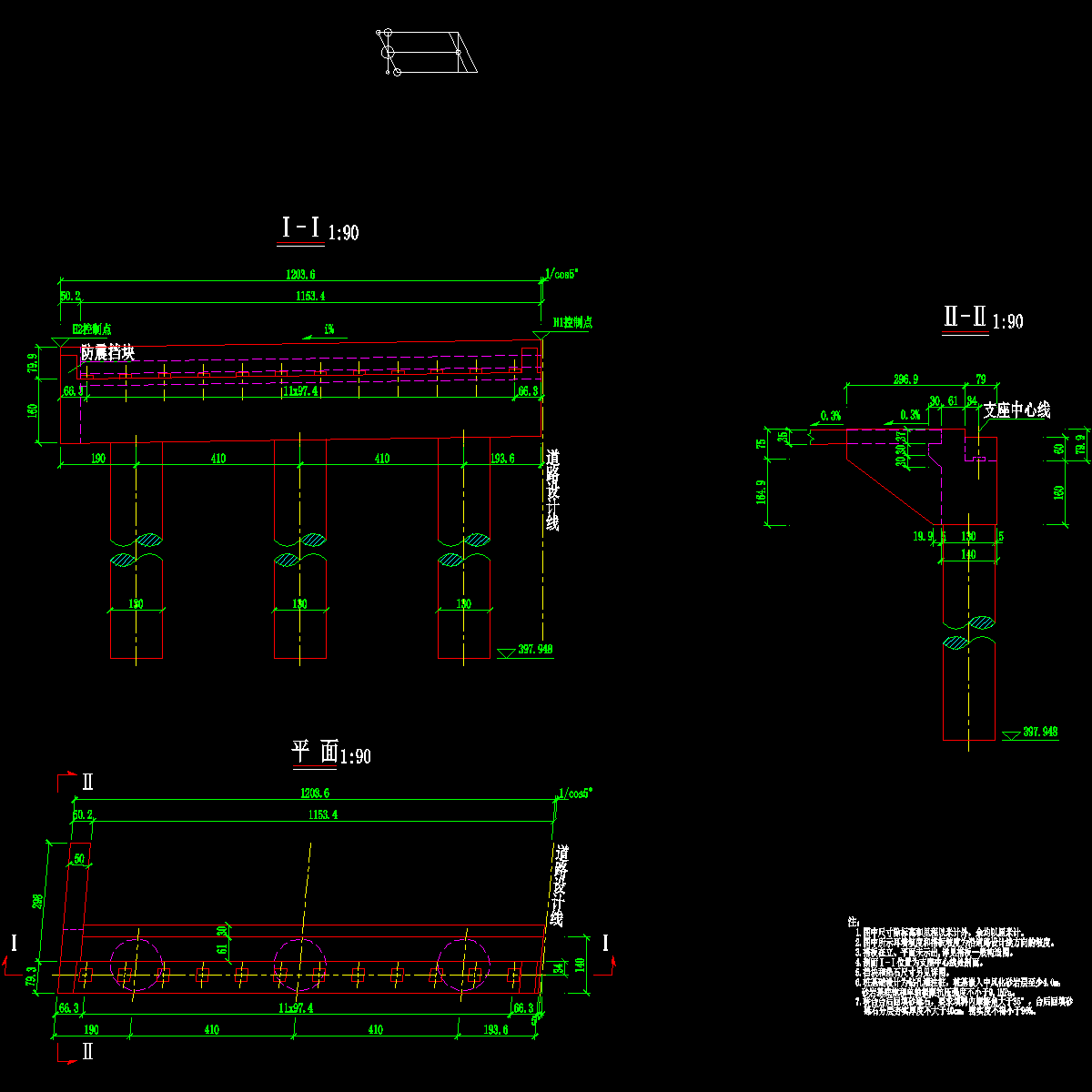

09 a0桥台一般构造图.dwg -
10 a1台一般构造图.dwg -

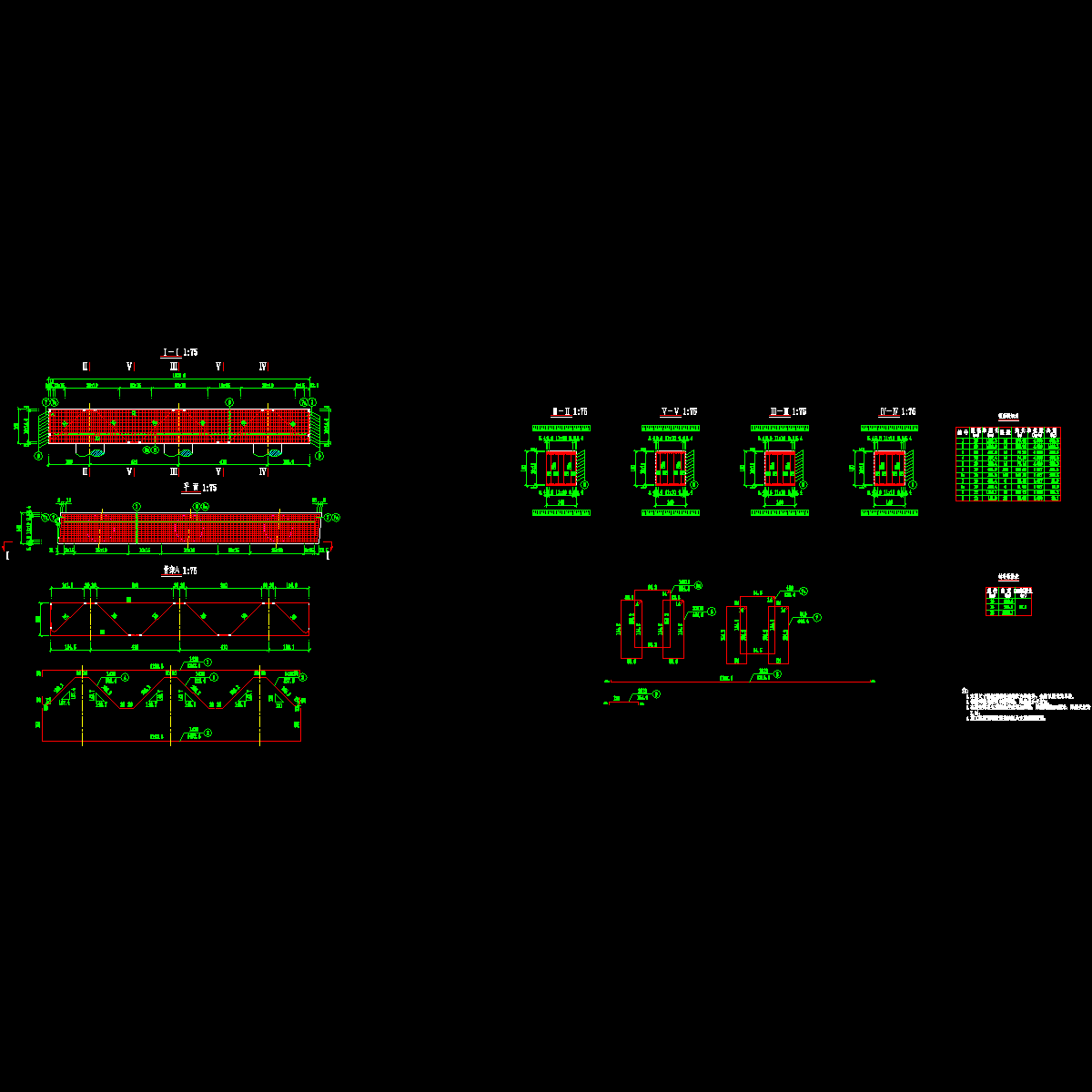

11 盖梁钢筋图.dwg -

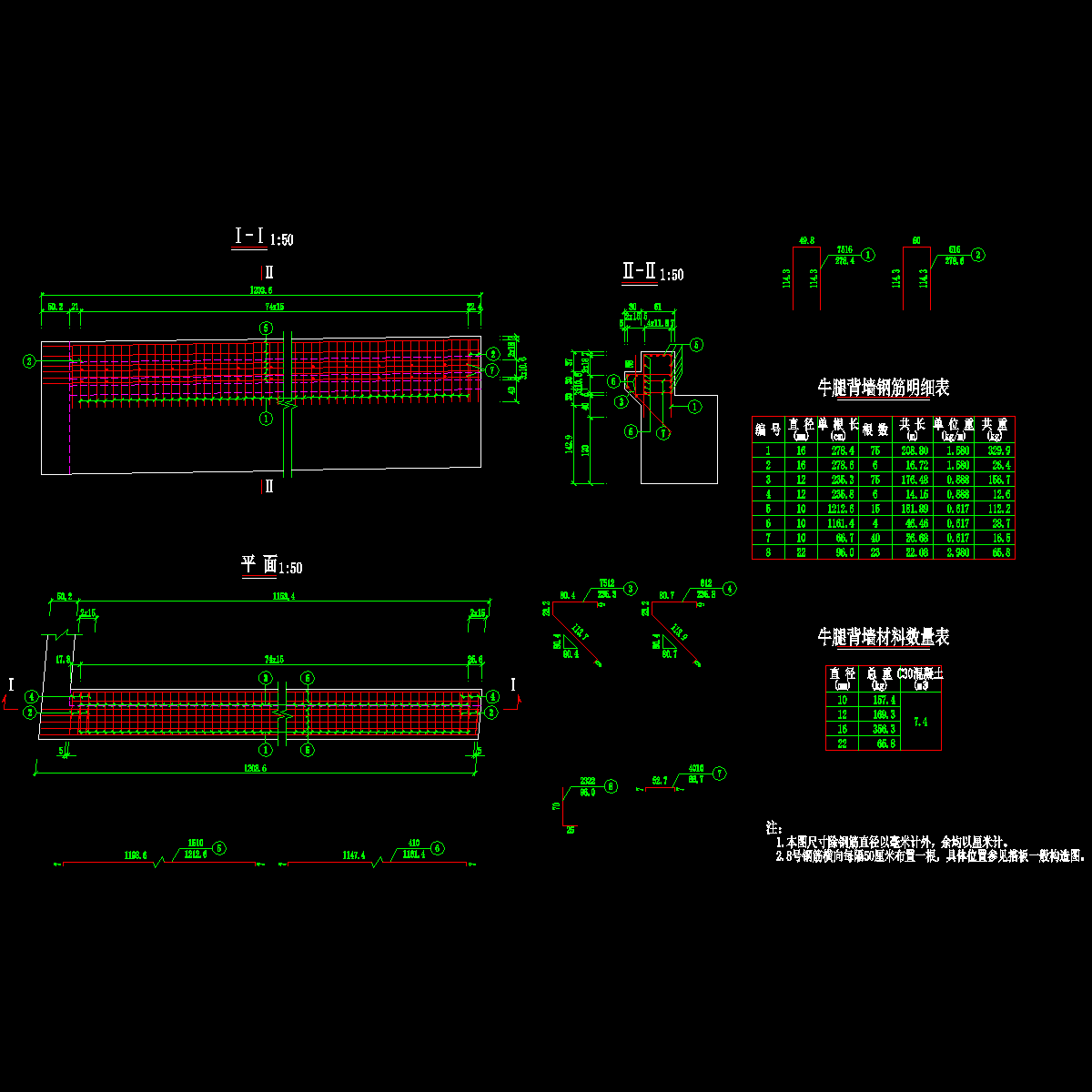

12 背墙钢筋构造图.dwg -
13 耳墙钢筋构造图.dwg -
14 桩基钢筋构造图.dwg
-
15 垫石挡块钢筋构造图(一~二).dwg
-
16 搭板钢筋构造图 (一).dwg
以上是部分截图，请下载附件后查看完整高清内容
