一级公路3x20预应力空心板桥图纸66张CAD附15份计算表（C50混凝土）

设计依据：《公路工程技术标准》（JTG B01-2014）；《公路桥涵施工技术规范》（JTG/T F50-2011）

汽车荷载：公路I级；道路分类与分级：公路一级；计算行车速度： 60Km／h；抗震烈度：设计基本地震加速度值为0.05g，抗震设防烈度为6度。桥梁全长61.20米。0、3号桥台采用Z80型伸缩装置。桥孔分共1联： 3x20，上部结构采用预应力砼(后张)空心板， 先简支后连续；下部结构桥台采用座板台，桥墩采用柱式墩，桥墩采用桩基础，桥台采用扩大基础。

主要材料：预制空心板、封锚端、现浇连续段、铰缝和桥面现浇层均采用C50；封端混凝土采用C40。设计用普通钢筋为HPB300和HRB400钢筋。桥面铺装采用10cmC50现浇混凝土 防水层 9cm厚沥青混凝土。孔道压浆采用C50水泥浆，要求压浆饱满。

……

共计66张CAD。附15份计算表。

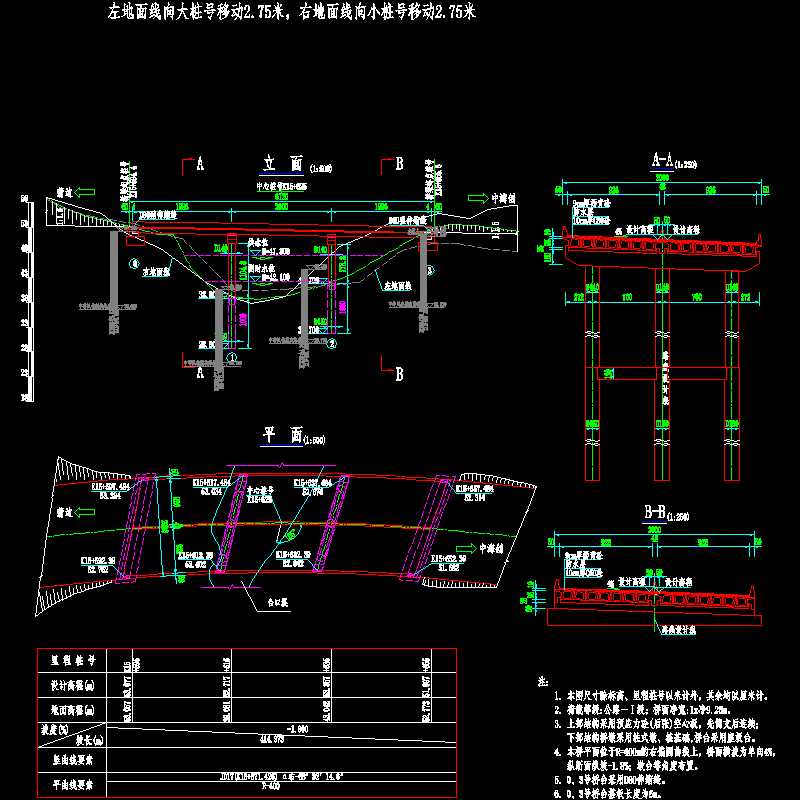

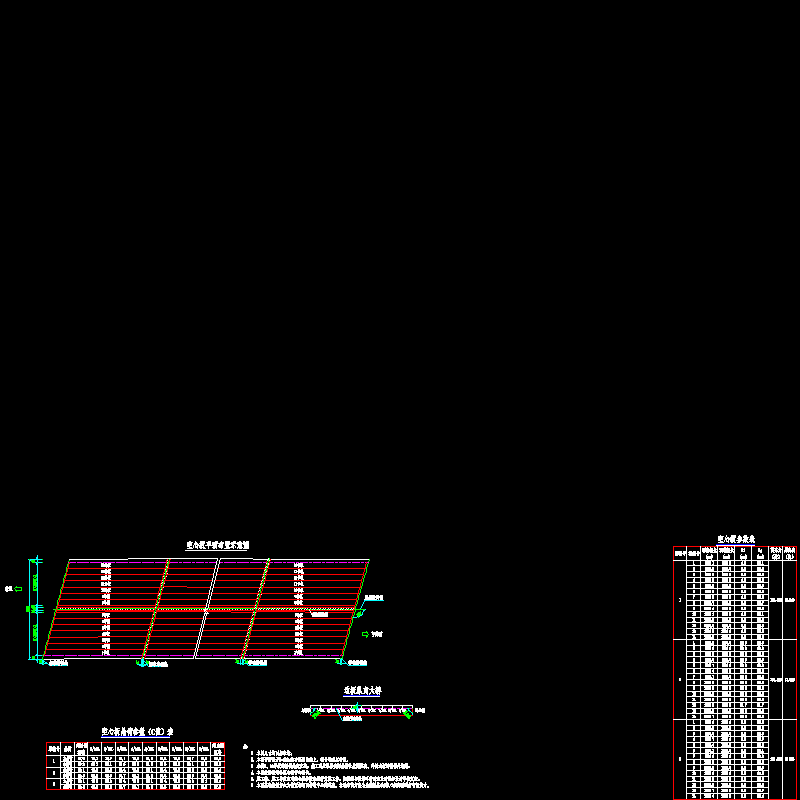

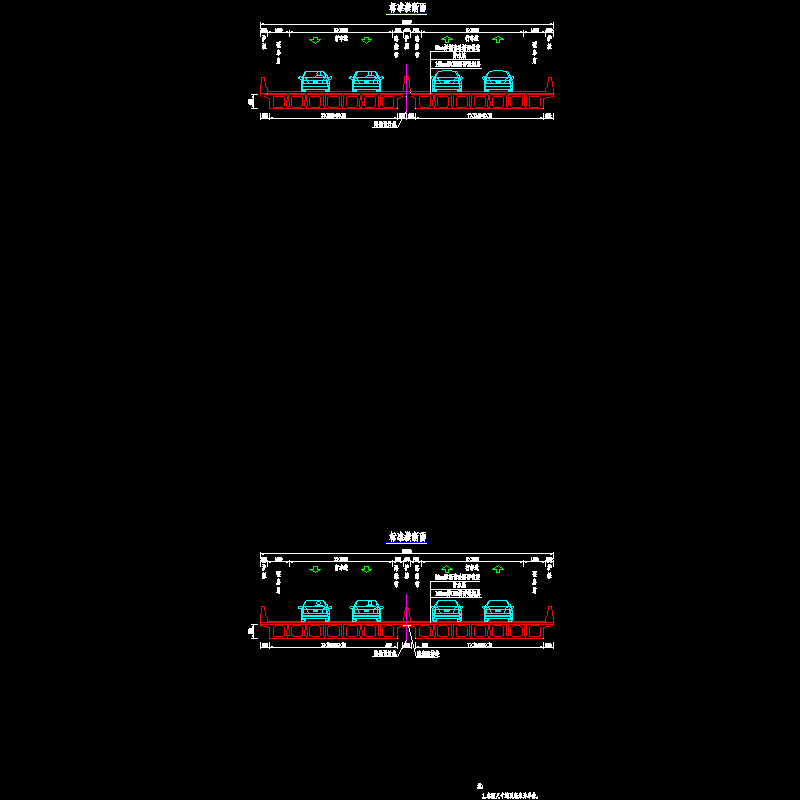

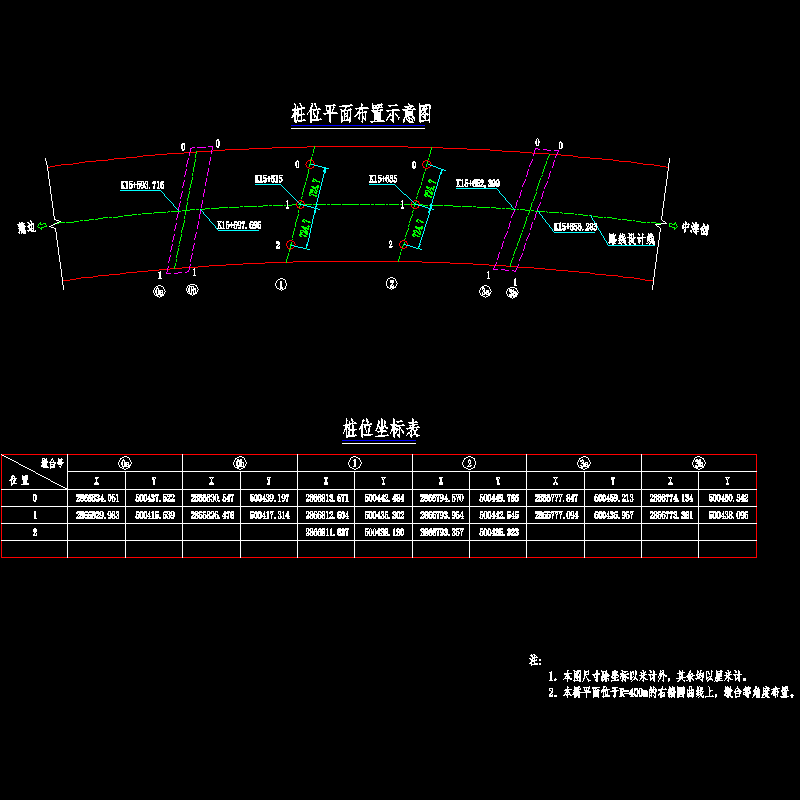

空心板桥桥型布置图

计算表目录

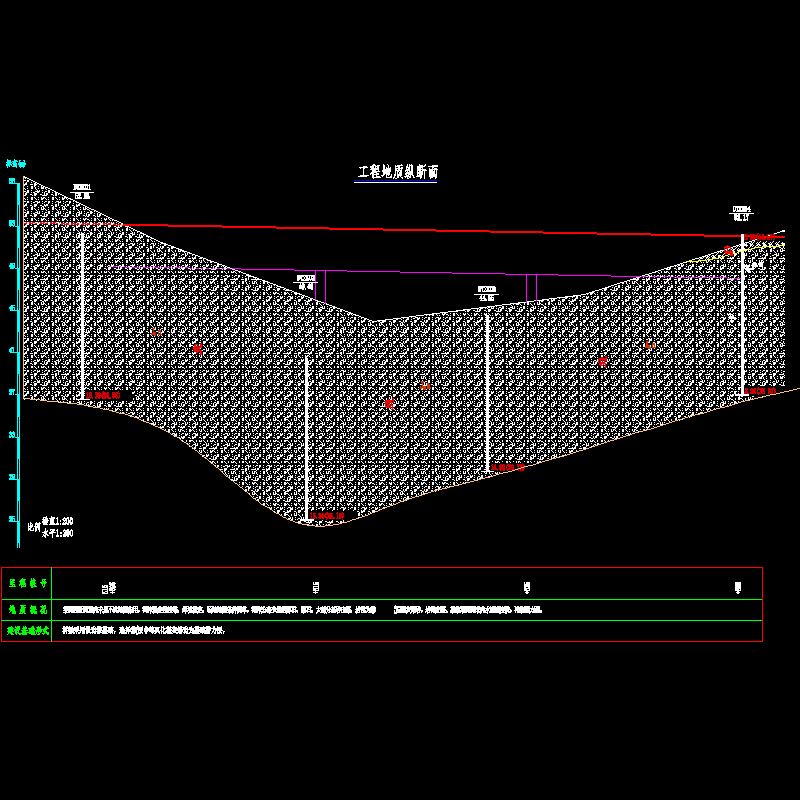

中桥资料目录

桥墩一般构造（一）

现浇连续段钢筋构造图

预应力钢束构造

桥面现浇层钢筋构造图2 中跨
