一级公路6x20m预应力空心板桥图纸77张附计算表（C50混凝土）.dwg

设计依据：《公路工程技术标准》（JTG B01-2014）；《公路桥涵施工技术规范》（JTG/T F50-2011）

汽车荷载：公路I级；道路分类与分级：公路一级；计算行车速度： 60Km／h；抗震烈度：设计基本地震加速度值为0.05g，抗震设防烈度为6度。

桥梁全长126.0米。0、6号桥台采用Z80型伸缩装置。桥孔分共1联： 6x20，上部结构采用预应力砼(后张)空心板，先简支后连续；下部结构0号桥台采用柱式台，6号桥台采用肋板台，桥墩采用柱式墩，墩台采用桩基础。墩台盖梁采用双悬臂简支梁进行设计，活载分配系数采用杠杆法计算。

主要材料：设计用普通钢筋为HPB300和HRB400钢筋，预制空心板、封锚端、现浇连续段、铰缝和桥面现浇层均采用C50。桥面铺装采用10cmC50现浇混凝土 防水层 9cm厚沥青混凝土。

……

共计77张CAD。

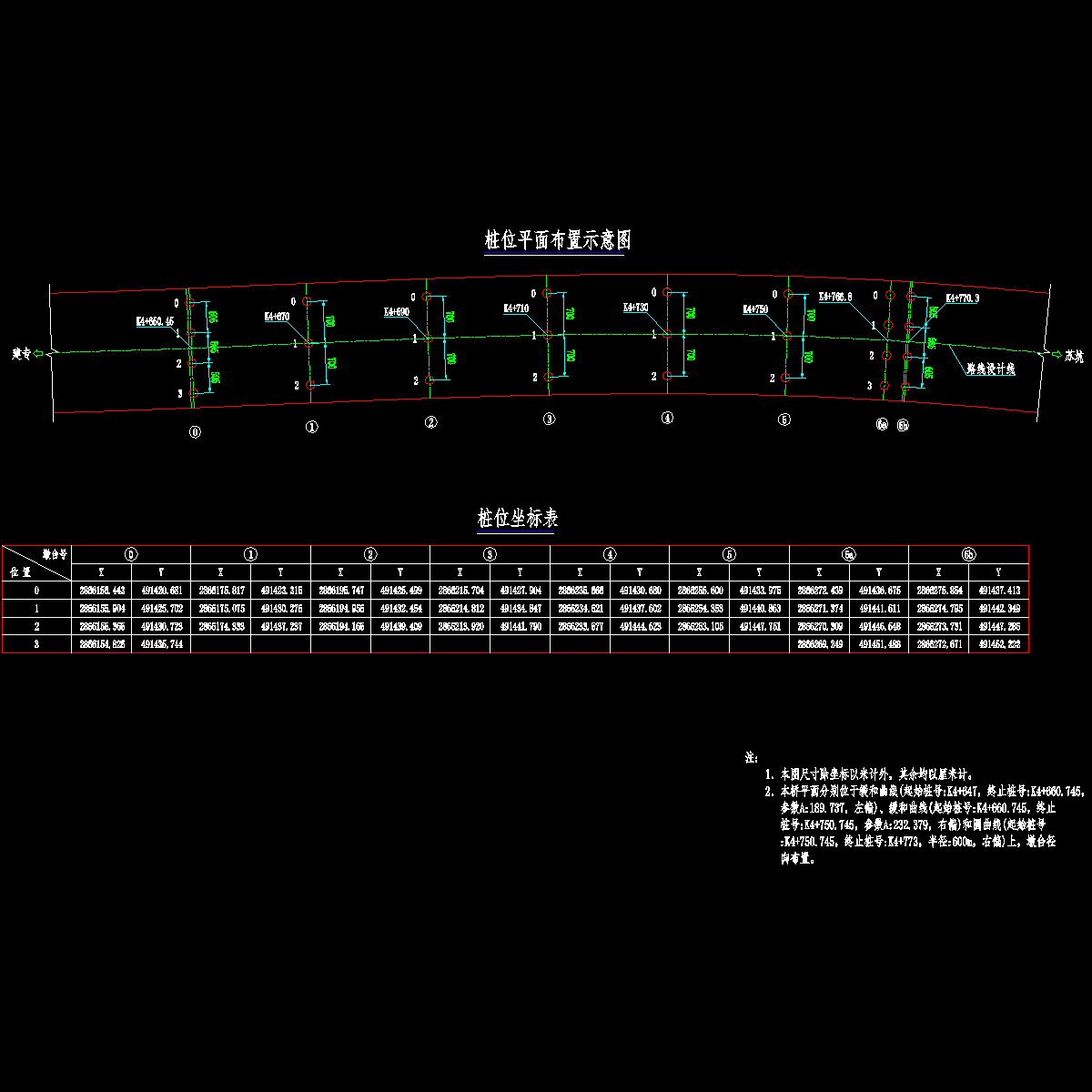

桥型布置图

桥梁图纸 目录

计算文件

桥墩墩身钢筋构造

预应力钢束构造图

桥面现浇层钢筋构造图

空心板一般构造图
