小区住宅楼暖通设计CAD施工图纸(9栋楼、地下车库)

  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 地上楼层:18
  • 地下楼层:1
  • 地下室:车库
  • 设计阶段:施工图设计
  • 设计内容:通风, 采暖, 机房, 换热站, 防火排烟, 消防联动
  • 设计说明:有, 设计参数, 施工安装要求, 材料设备要求
  • 节能:全热交换
  • 采暖系统:散热器热水
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 采暖设计施工说明
  • 采暖通风单元平面图
  • 机房层采暖通风平面图

附件详情

1. 建筑性质:该项目建筑性质为民用住宅。地上18层,地下1层。
2. 该项目住宅区冬季采用散热器热水采暖系统,根据天津市《集中供热住宅计量供热设计规程》要求,采用分户热计量。
3. 采暖系统:住宅楼采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式;户内系统采用下分式同程双管系统,管道暗敷在本层后浇层内预留的沟槽内。安装参见<<05系列建筑标准设计图集>>05N1第59页。
4. 热源及热水采暖系统:热源为小区换热站提供热水,供回水温度为80°C/60°C。系统定压装置由换热站设置。低区系统定压高度32米;中区系统定压高度68米。
5. 热力入口:住宅区热水采暖干管采用直埋方式接入每个单元的采暖管道竖井,立管设在供热管井内,每户采暖系统入口热计量装置位置详见暖通平面及系统图。有地下室的沿地下一层梁下架空敷设至暖井。

2011年,图纸共41张。

机房层采暖通风平面图

系统采暖图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

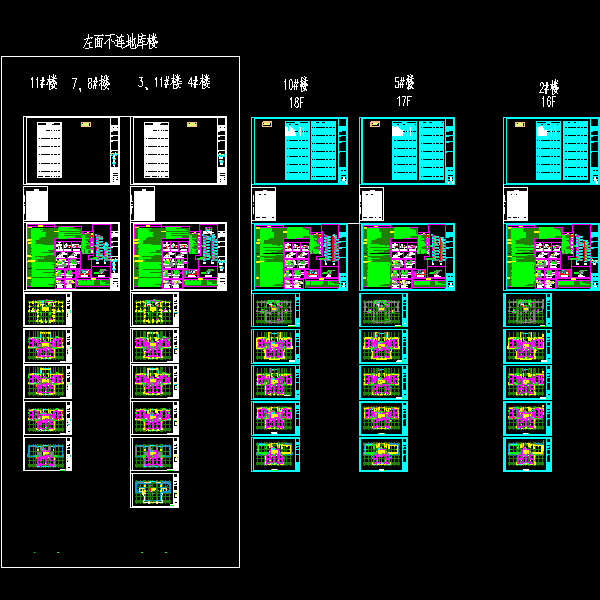

  • 小区住宅楼暖通设计CAD施工图纸(9栋楼、地下车库) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
