24层住宅楼及地下车库施工图纸建筑施工CAD图纸

  • 住宅类型(型体):酒店式公寓
  • 商业:无
  • 高度类别:高层建筑
  • 外立面材料:幕墙
  • 幕墙面板材料:玻璃幕墙
  • 结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸深度:施工图
  • 项目位置:北京
  • 设计风格:现代风格
  • 设计流派:现代
  • 图纸格式:天正7,CAD2000
  • 建筑面积:51679.60㎡
  • 建筑高度:79m
  • 地上层数:24层
  • 地下层数:2层
  • 地下室建筑面积:15304㎡
  • 地下室功能:人防,车库,设备用房
  • 效果图:无
  • 总户数:380户
内容简介 2.1 工程名称:xxx嘉园1#、2#楼及车库。    建设地点:北京市xx东桥东南侧。    建设单位:林达华xxx地产开发有限公司    设计内容:1#、2#楼为塔式住宅,首层局部架空。   地下夹层为自行车库、设备用房及非燃品库房   地下一、二层是六级人防车库。主楼地下一层为设备用房及非燃品库房。   1#楼地下2层为五级人防专业队,2#楼地下2层为五级人防人员掩蔽。   2.2 总建筑面积: 51679.60m2    地下: 15304m2    地上: 36375.60m2   2.3 建筑层数: 1#楼17~20层,2#楼24层。地下3层(2层地下车库,1层地下夹层)。    建筑高度:79.00m(23层主体女儿墙),各栋高度详见总平面图.   2.4 建筑结构形式:高层主体为现浇钢筋混凝土剪力墙结构,地下车库为现浇钢筋    混凝土框架结构。    建筑结构类别:3类    合理使用年限:50年    抗震设防烈度:8度   2.5 防火设计的建筑分类:高层一类    耐火等级:地上部分为一级,地下部分为一级   2.6 覆知名景观公司防车库的抗力等级:6级。防化级别:丙级。战时用途为物资库,平时用途为车库。   1#楼地下2层为五级人防专业队,2#楼地下2层为五级人防人员掩蔽。防化级别:乙级。   战时用途为专业队和人员掩蔽,平时用途为管理用房。   2.7 住宅总户数:380户
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

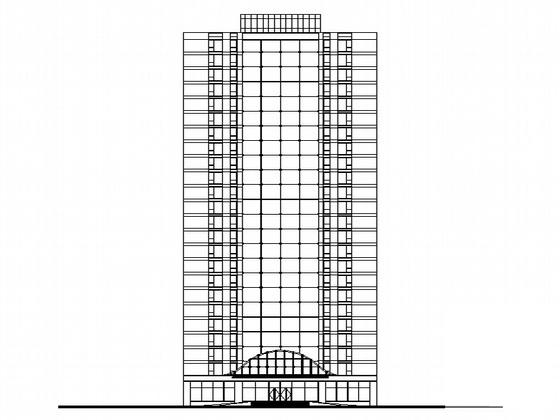

  • 24层住宅楼及地下车库施工图纸建筑施工CAD图纸 - 1
    第 1 张图

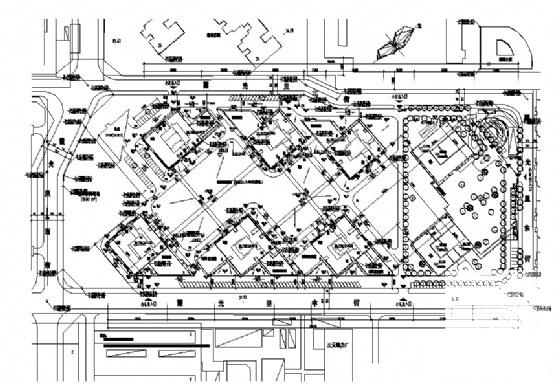

  • 24层住宅楼及地下车库施工图纸建筑施工CAD图纸 - 2
    第 2 张图

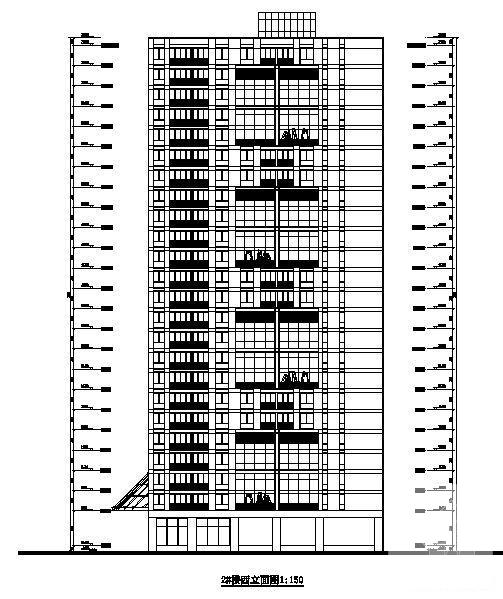

  • 24层住宅楼及地下车库施工图纸建筑施工CAD图纸 - 3
    第 3 张图

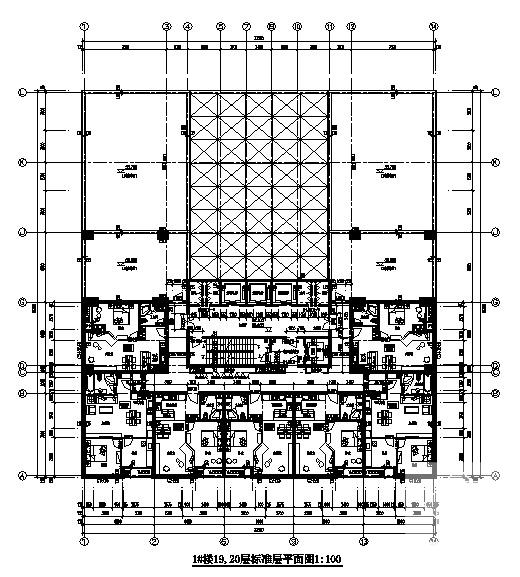

  • 24层住宅楼及地下车库施工图纸建筑施工CAD图纸 - 4
    第 4 张图

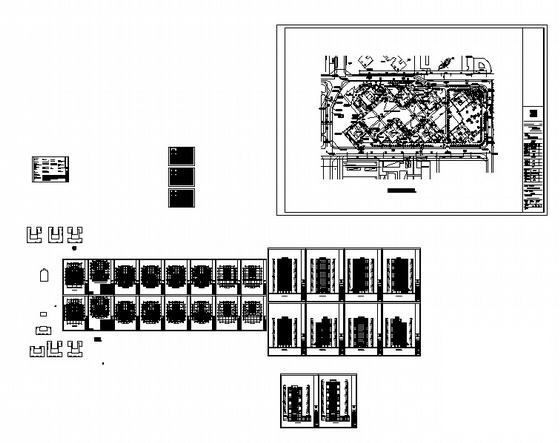

  • 24层住宅楼及地下车库施工图纸建筑施工CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
