9层14755平米假日大酒店地源热泵中央空调设计全套施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14755平方米
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:机房
  • 冷热源:水地源热泵
  • 水系统:同程式
  • 送风方式:侧面送风
  • 节点大样:风机盘管

附件详情

该项目为集安市XX假日大酒店中央空调工程,共九层,一直三层为餐饮娱乐部分,三层局部至九层为客房住宿部分,总建筑面积约14755平米。其中一层大堂、咖啡厅、店铺,二层多功能厅均已敷设地暖盘管。故上诉房间不再空调热负荷计算之内。因三层洗浴中心考虑到其特殊用途,冬季宜采用地热盘管来提供热负荷,故建议三层洗浴中心敷设地暖盘管制热,此房间也不再空调热负荷计算之内。以上提及的三部分冬季热负荷由我公司生产的高温型水源热泵机组SRBLG410AG来提供热源。
设计范围:一至九层中央空调机房及末端设计,铺设地暖管的房间的热负荷没有在空调热负荷内,三层洗浴中心冬季采用地暖供热,夏季没有设计空调制冷,只加通风系统即可。除上述部分之外空调冷热源选用我公司生产的水源热泵机组SRBLG420、510各一台。此机组在变工况下冬季出水温度可达50℃。
近代.6

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

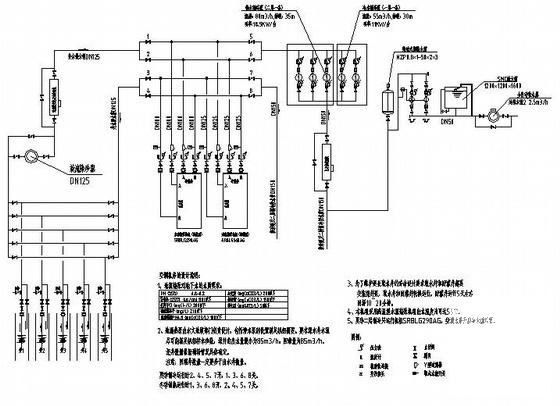

  • 地源热泵中央空调 - 1
    地源热泵中央空调 - 1

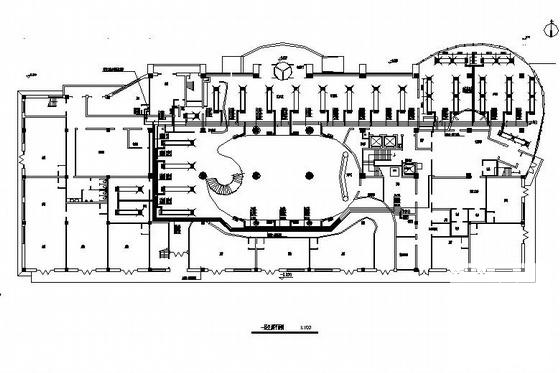

  • 地源热泵中央空调 - 2
    地源热泵中央空调 - 2

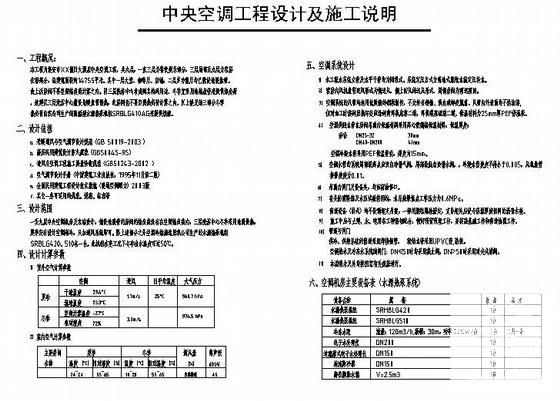

  • 地源热泵中央空调 - 3
    地源热泵中央空调 - 3

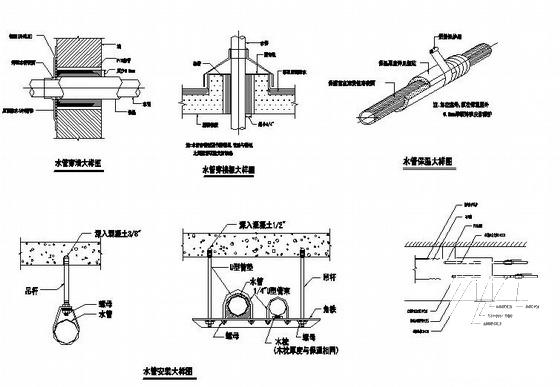

  • 地源热泵中央空调 - 4
    地源热泵中央空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
