2层别墅地源热泵系统设计施工大样图

  • 附件设计说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖
  • 冷热源:水地源热泵
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:侧面送风,条缝送风
  • 节点大样:集分水器,水泵
  • 项目所在地:上海

附件详情

  • 设计与施工说明
  • 设备与材料表

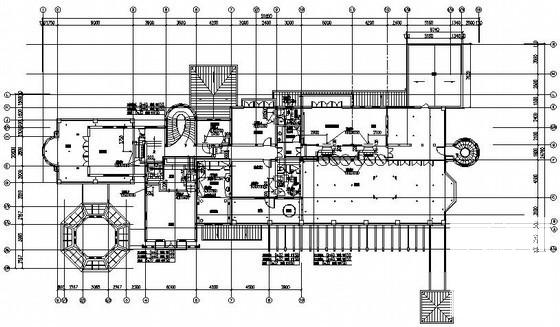

  • 空调通风平面图
  • 一层给水及散热器布置平面图
  • 二层给水平面图
  • 空调系统原理图/热水系统原理图

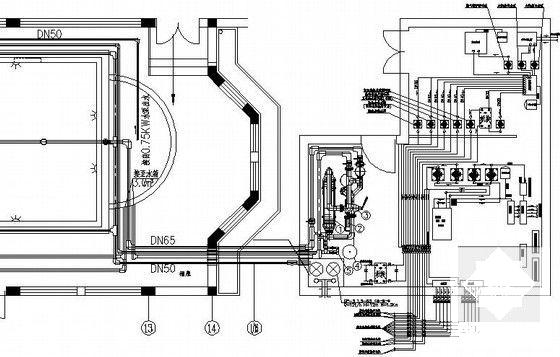

  • 游泳池及机房管道布置图
  • 机房剖面图
  • 地藕管网平面示意图
  • 地源热泵系统控制图/地源热泵控制平面图/地源热泵机组接线图

附件详情

该项目为位于上海的2层公寓.建筑总高度:11m。空调冷源采用地源热泵机组,热源采用负压燃气锅炉为主,太阳能热水器为辅的形式。末端空气处理设备:每个房间吊装1~2台卧式暗装的风机盘管,做夏季制冷用;送风型式为条缝型风口侧送风;回风型式为百叶回风口底回风,或条缝型回风口侧回和底回。游泳池部分冬季采暖采用地板低温热水辐射供暖结合热水散热器型式.散热器供/回水温:70°C/50°C;地板采暖供/回水温:50°C/45°C。

,图纸共13张。
