新津县设备厂24米跨单层门式刚架生产车间建筑结构施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:24m
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

新津县某设备厂生产车间建筑结构图
该资料为:新津县某设备厂生产车间建筑结构图
该项目为彩钢围护轻钢结构体系的机加工生产车间,结构体系采用门式刚架,围护采用彩钢板,车间内每跨设置一台电动单梁吊车。(按建设方提供的吊车数据设计,布置见平面图) 该项目建筑面积为5904平方米,建筑高度12.9m,建筑合理使用年限为50年,结构安全等级为二级,耐火等级为二级,抗震设防6度,屋面防水等级三级。
该资料包含:
门窗表、建设设计总说明、平面图、屋面平面图、立面图、剖面图、 节点详图 、结构设计总说明、基础平面图、基础详图、预埋螺栓布置图、屋面结构布置图、墙面结构布置图、屋面檩条布置图、墙面檩条布置图、吊车梁布置图、吊车详图、刚架图共24张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

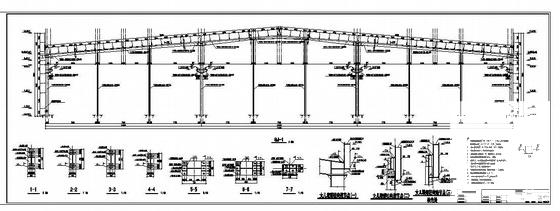

  • 生产车间施工图 - 1
    生产车间施工图 - 1

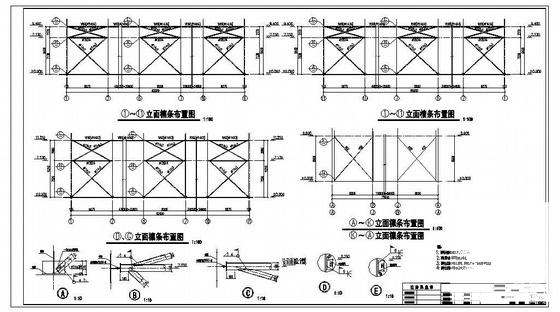

  • 生产车间施工图 - 2
    生产车间施工图 - 2

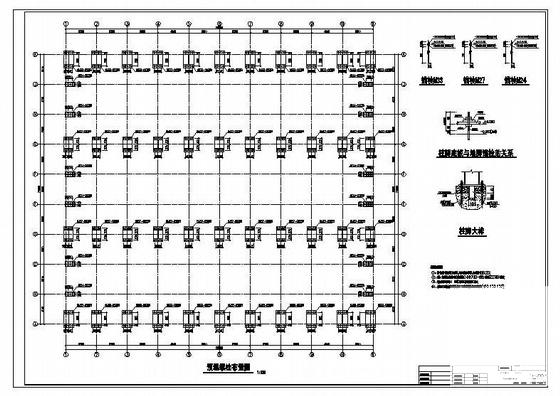

  • 生产车间施工图 - 3
    生产车间施工图 - 3
  • 生产车间施工图 - 4
    生产车间施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
