15m跨单层门式钢架结构锯板车间施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:方案(初设图),施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:15m
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是15m跨单层门式钢架结构锯板车间项目,建筑物用途:车间,独立基础。抗震设防烈度为6度。

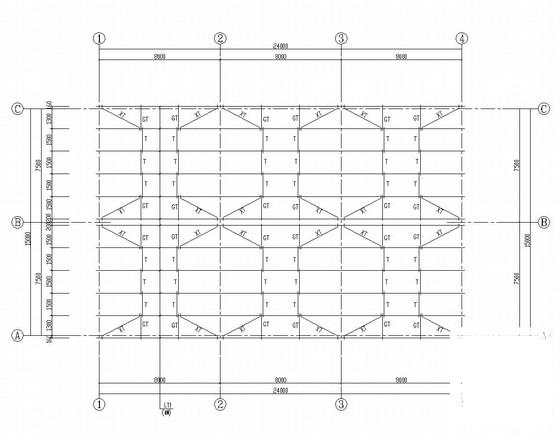

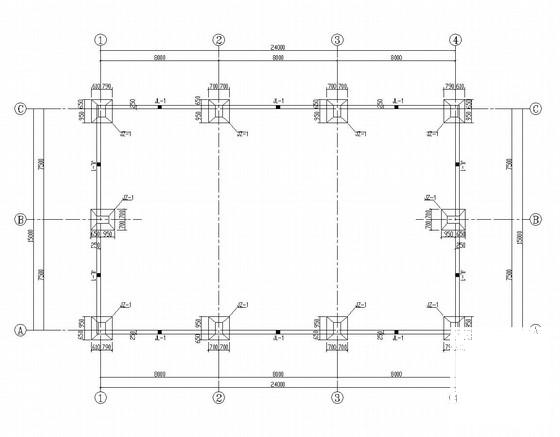

包括:钢结构设计总说明,基础平面图,钢柱与墙体连接,地脚锚栓布置图,结构 平面布置图 ,檩条布置图,轴柱间支撑布置图,轴墙梁布置图,墙托大样,围护 节点图 ,屋面排水图等共计8张图。

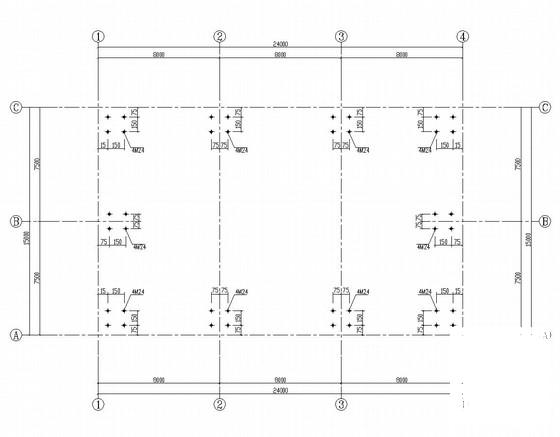

地脚锚栓布置图

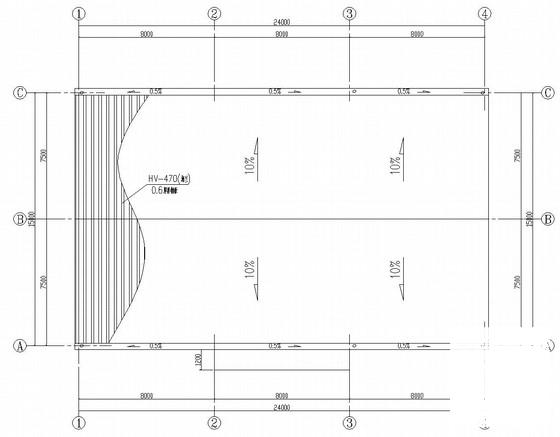

檩条布置图

屋面排水图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢架结构车间 - 1
    钢架结构车间 - 1
  • 钢架结构车间 - 2
    钢架结构车间 - 2
  • 钢架结构车间 - 3
    钢架结构车间 - 3
  • 钢架结构车间 - 4
    钢架结构车间 - 4
以上是部分截图,请下载附件后查看完整高清内容
