4层博物馆给排水CAD施工方案图纸(室外消火栓用水量)

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:多层建筑
  • 建筑面积:26385平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:49张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 项目地址:安徽

附件详情

  • 平面图
  • 喷淋平面图
  • 排水系统图
  • 消火栓系统图
  • 喷淋系统图

附件详情

该资料为安徽某博物馆给排水施工图。基地面积2.15公顷;总建筑面积:26385.1m2,地下一层,建筑面积8469.7m2;地上4层,建筑面积17915.4m2,建筑高度为23.90m。
设计内容:给水系统(分为两区)、 (室内消火栓用水量为23L/s、室外消火栓用水量为30L/s)、喷淋系统、排水系统(室内污废水合流,室外雨污水分流)、雨水系统(大屋面采用虹吸式屋面雨水排水系统,重现期按50年考虑;小屋面按重力流排水系统,重现期按10年考虑)。
共49张图

WC-4 二~四层给排水平面图

喷淋系统展开图

消火栓系统图

给排水总平面图

屋顶水箱间平面图

二层平面图.

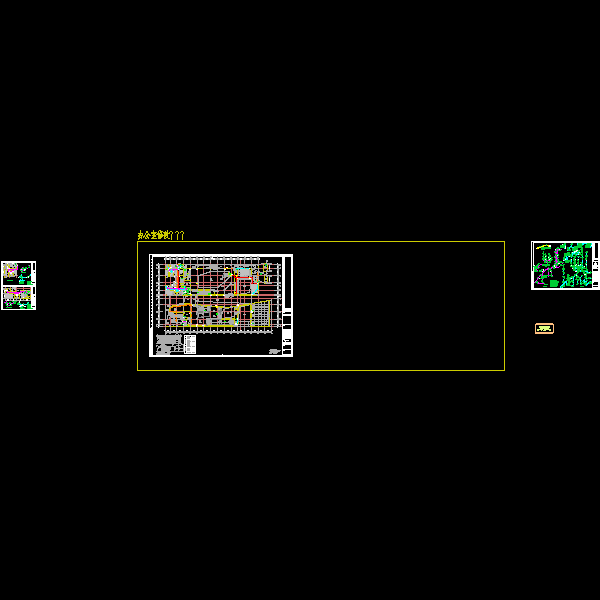

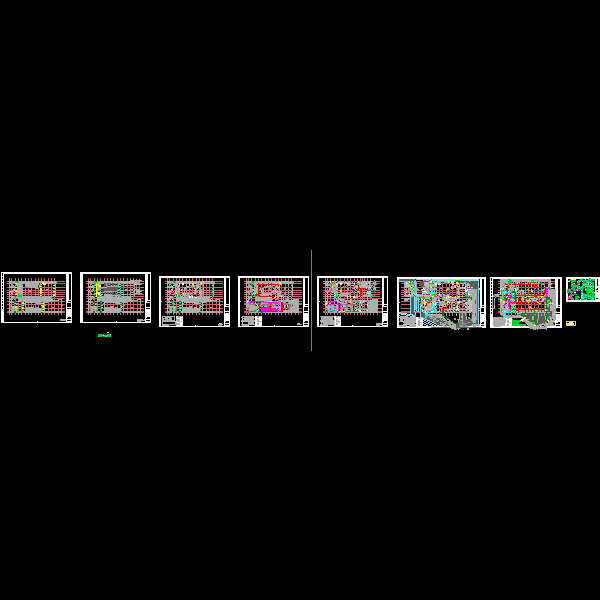

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
