9层公安局办公楼给排水CAD施工图纸(室外消火栓用水量)

  • 建筑类别:办公
  • 建筑地上层数:9层
  • 出图日期:近代
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 变频供水设备
  • 供水分区:两区
  • 污废水排水体制:分流
  • 设计内容:给排水, 热水, 消火栓, 自动喷水, 气体灭火
  • 设置场所火灾危险等级:中危险级Ⅰ级

附件详情

该项目为地上九层(另有架空层一层)的综合楼。1)四层以下由市政供水管直接提供,四层及以上由水箱+变频加压装置供水。2)太阳能热水系统根据甲方要求,用于夏天(冷水温度取15°c)定时供应(每晚6:30~8:00)。 采用电辅助加热(三层15KW,九层10KW),预热时间约3h。自动控制系统由厂家设计安装。排水系统:1)室内污、废分流。2)地面以上生活污废水重力流排出室外,集水井废水经污水提升装置提升后排出。3)厨房含油废水经隔油池、生活污水经化粪池处理后与其他废水一并排入市政下水管。雨水系统:屋面雨水、空调冷凝水有组织排放,与场地雨水一起收集后排入市政雨水管。消火栓系统:1)该项目设消火栓给水系统。设计室内消火栓用水量30L/S,每支水枪最小流量5L/S。室外消火栓用水量30L/S。2)室外消火栓给管网与市政生活给水给水管网共用,在用地范围内布置成环状,室外消火栓设置 间距不大于120米。3)在架空层设消防水池、消防水泵,屋顶设18T消防水箱。4)在消防水泵内设消火栓、自喷系统合用增压稳压设备一套。5)动压大于0.50MPa处采用减压稳压消火栓。自喷系统:1)该项目设自喷给水系统,用水量30L/S。2)自喷泵、湿式报警阀组设置在架空层消防泵房内。3)吊顶区域采用吊顶型喷头向下安装,其余区域采用标准型喷头垂直向上安装。气体灭火系统: 在七层发电机房,六层主机房、档案室,架空层变配电室设AS600S型气溶胶灭火系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

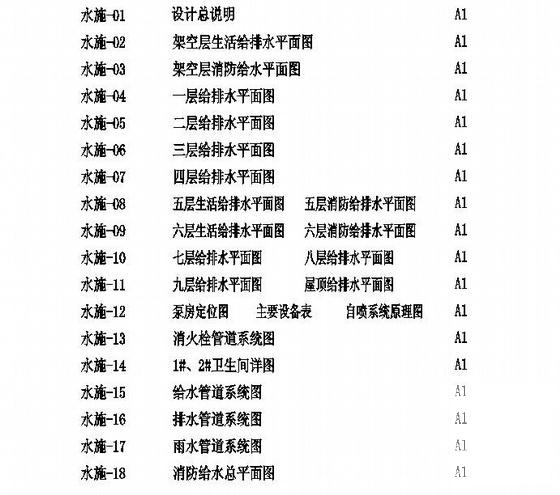

  • 9层公安局办公楼给排水CAD施工图纸(室外消火栓用水量) - 1
    第 1 张图

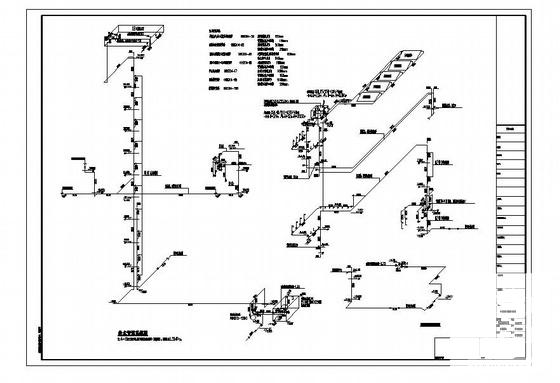

  • 9层公安局办公楼给排水CAD施工图纸(室外消火栓用水量) - 2
    第 2 张图

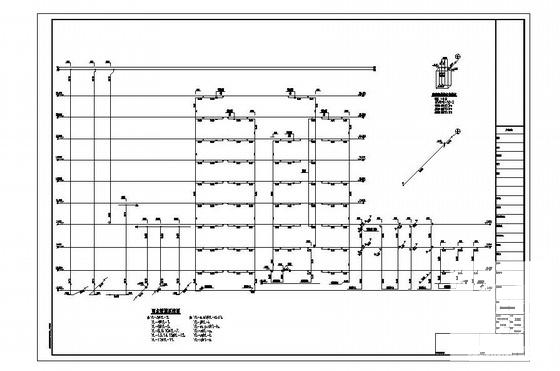

  • 9层公安局办公楼给排水CAD施工图纸(室外消火栓用水量) - 3
    第 3 张图
  • 9层公安局办公楼给排水CAD施工图纸(室外消火栓用水量) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
