游乐园激流勇进土建CAD施工方案图纸(钢筋混凝土结构)

  • 建筑类别:娱乐
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 参考图纸:14张
  • 图纸年代:近代

该项目是游乐园激流勇进游艺机项目,包括站台、水池、第一爬坡及下滑段,第二爬坡及下滑段,架空水槽。
该资料包含:总平面图,水池详图,水槽模板配筋图,水槽支架基础平面图,水槽支架立面展开图,水槽模板图,水泵坑详图,站台模板图,站台配筋图,第一、二爬坡下滑段基础详图,基础详图等共计14张图。
出图时间:2015年7月。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

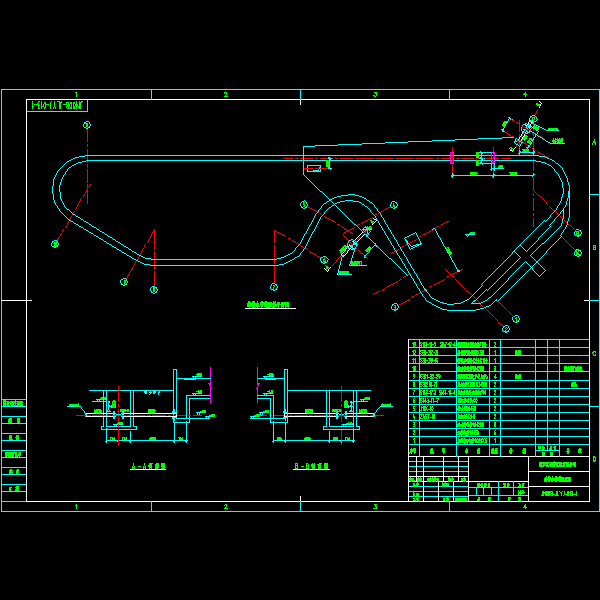

  • jm008-jlyj-013-1 给排水管道配置图.dwg
    jm008-jlyj-013-1 给排水管道配置图.dwg

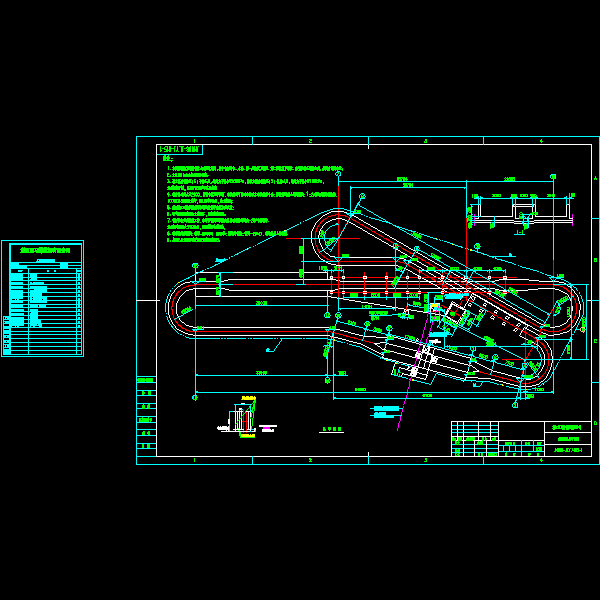

  • jm008-jlyj-015-1   总平面图.dwg
    jm008-jlyj-015-1 总平面图.dwg

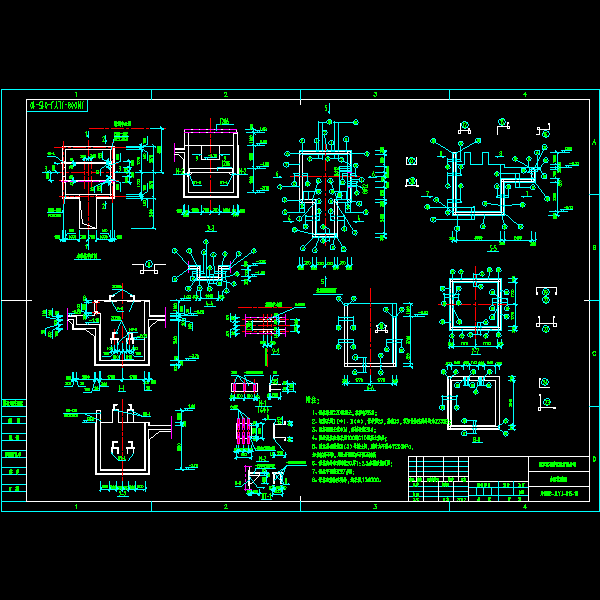

  • jm008-jlyj-015-10 水泵坑详图.dwg
    jm008-jlyj-015-10 水泵坑详图.dwg

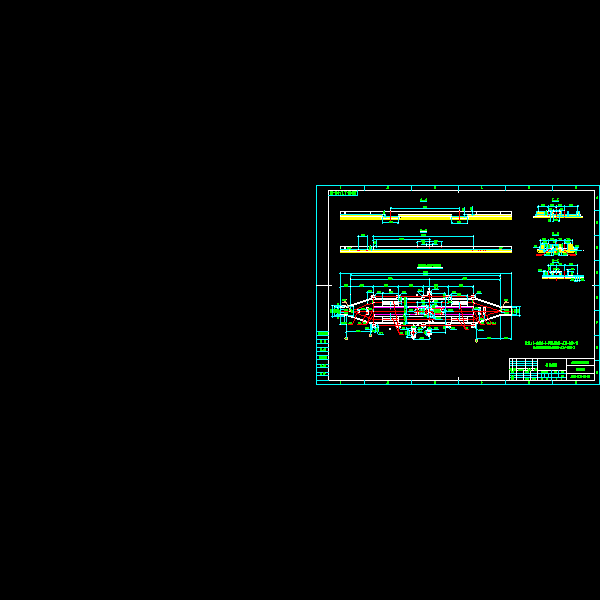

  • jm008-jlyj-015-11 站台模板图.dwg
    jm008-jlyj-015-11 站台模板图.dwg

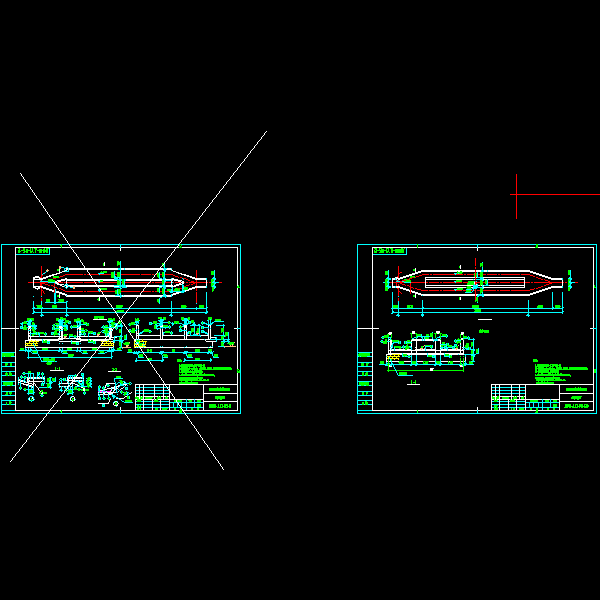

  • jm008-jlyj-015-12 站台配筋图.dwg
    jm008-jlyj-015-12 站台配筋图.dwg
  • jm008-jlyj-015-13 站台予埋件详图.dwg
    jm008-jlyj-015-13 站台予埋件详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
