63355平米23层财富中心空调施工设计图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:中央空调, 热泵, 制冷机房
  • CAD版本:CAD2000
  • 参考图纸:36张
  • 建筑设计面积:63354.84平方米
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 采暖方式:空调系统

附件详情

本项目地处重庆市,设计规模:建设占地面积为13251平方米,道路占地面积为3266平方米。总建筑面积63354.84平方米。该项目由4层商业裙房、一个塔楼(含6层酒店(144个标间)、17层办公)、2层地下室等多种功能分区组成。办公空调系统设计为夏季制冷、冬季供热使用,小商业空调系统设计为夏季制冷,-1层空调系统设计为夏季制冷,5-9层酒店,23-27层办空调系统设计为夏季制冷、冬季供热使用。风系统设计为酒店大堂,餐厅,-1层超市采用柜式空调系统,酒店客房及23-27层办公区采用吊顶新风机+吊顶室内机水环热泵空调系统,10-22层对外办公区采用吊顶式空调系统。水系统设计为1-4层商业空调冷冻水系统由模块式冷水机组、冷冻水循环泵、空调器等组成,-1层超市空调冷冻水系统由一体化冷水机组,大楼的5-9层,23-27层空调采用水环热泵系统,大楼的9-22层商业空调冷冻水系统由小型风冷冷热水机组、冷冻水循环泵、空调器等组成。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

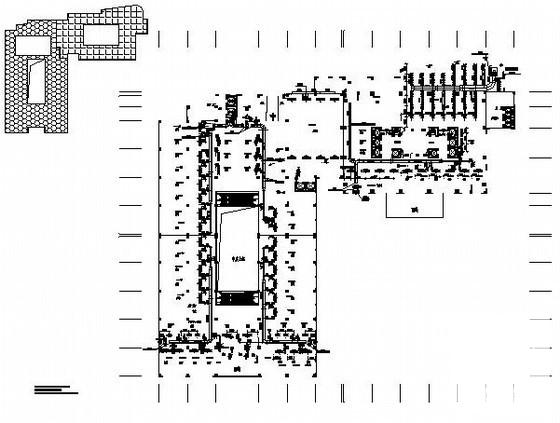

  • 63355平米23层财富中心空调施工设计图纸 - 1
    第 1 张图

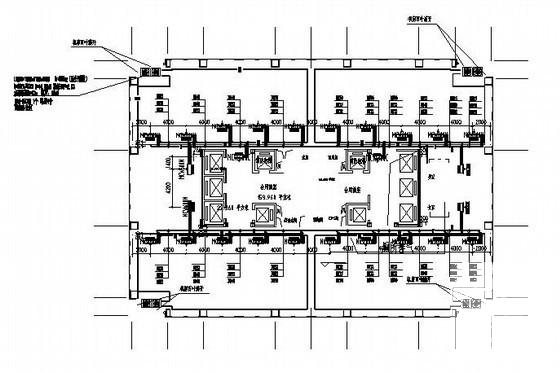

  • 63355平米23层财富中心空调施工设计图纸 - 2
    第 2 张图

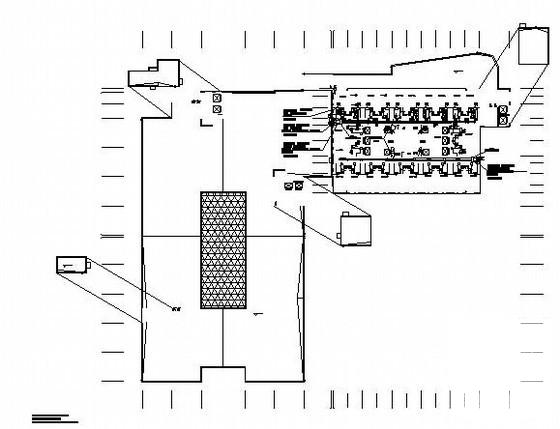

  • 63355平米23层财富中心空调施工设计图纸 - 3
    第 3 张图

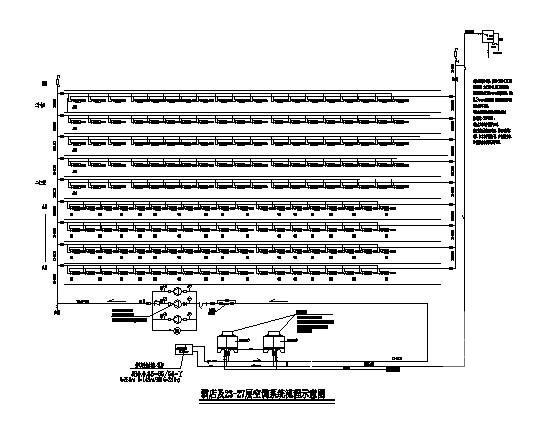

  • 63355平米23层财富中心空调施工设计图纸 - 4
