烟草配送中心空调施工设计图纸

附件详情

该项目为湖北某烟草配送中心空调通风施工图设计。该工程位于湖北省XX市,该建筑属于多层建筑,该建筑物共三层:地下一层,地上二层,建筑总高度为18m,总建筑面积14000平方米。其中一、二层北侧有部分为办公区域,南侧为烟草仓库区,地下室为车库及设备房。办公区域面积为850平米左右,仓库区域面积为9000平米左右。 所有空调区域内空调采用卧式暗装风盘。DN50以下的冷冻水管为镀锌钢管,DN100以下的冷冻水管为焊接钢管,DN100以上的冷冻水管为无缝钢管,冷凝水管全为镀锌钢管。冷却塔经计算为两台150吨的圆型逆流玻璃钢冷却塔,冷却塔安装在屋顶。制冷主机、风冷热泵主机、水泵设备及膨胀水箱每台制冷主机经计算为特灵水冷螺杆主机型号是RTHDB1C1D1,制冷量552.4kw共两台;风冷涡旋主机经计算为特灵风冷热泵涡旋主机型号是CXAH030,制冷量78kw,制热量79.8kw;所有水泵都根据主机要求水量选择风冷热泵机冷冻水泵为一用一备,水冷螺杆机冷冻水泵为两用一备,冷却水泵为一用一备;膨胀水箱是为制冷系统定压、补水同时抵消膨胀量,必须比系统要高,故安装在屋顶,膨胀水箱可自己焊接,水箱里面必须安装浮球阀,通过液位来控制自来水补水;膨胀罐是为制热系统用,它是起到为系统抵消膨胀量的作用,制热系统的补水采用自来水补水,中间加一补水阀。

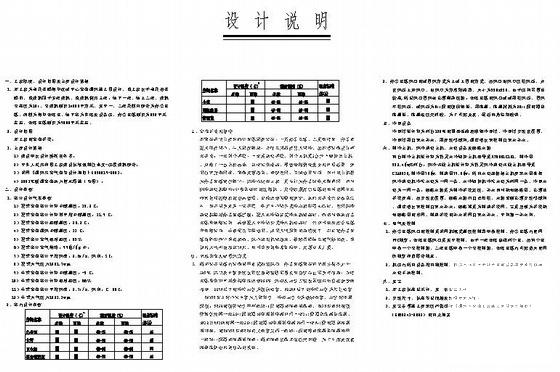

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
