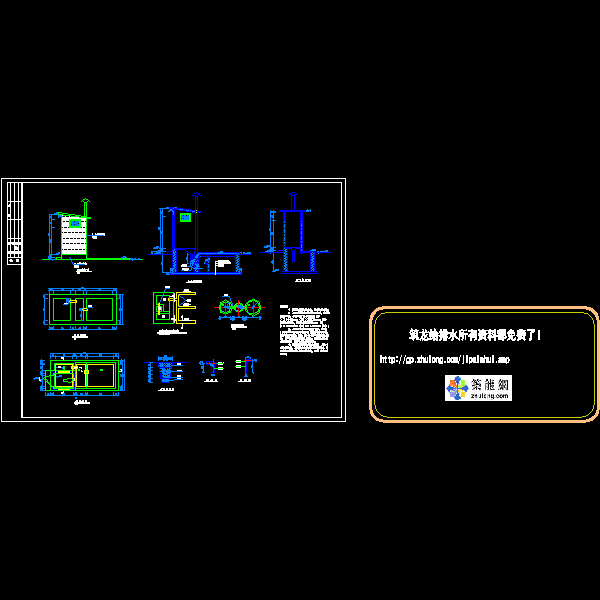

国内农村化粪池CAD图纸(混凝土垫层)

附件详情

设计说明：
1、图中尺寸高程以米计外，其余均以毫米计；
2、厕所主体结构分地上及地下两部分，地上部分为洗手间，结构尺寸为1440mm（长）×1440mm（宽）×2500mm（高）；地下部分为粪池，结构尺寸为3720mm（长）×1680mm（宽）×1120mm（高）；
3、三格化粪池容积比例为2:1:3，基础为100厚豆石混凝土垫层加20厚1:2.5防水砂浆抹面，池壁均为砌砖墙体，外墙、第一格与第二格隔墙为240墙，第二格与第三格隔墙为120墙。池内壁采用1:3水泥砂浆打底，再用1:2水泥砂浆抹面；
4、厕所上部结构为120砖砌墙体，用1:1水泥砂浆勾缝，300毫米1:3水泥砂浆抹灰墙裙，厕所内地面及墙面用1:3水泥砂浆打底，再用1:2水泥砂浆抹面；
