活动中心给排水设计CAD施工方案图纸(钢筋混凝土化粪池)

一、设计说明

（一）.给水系统：

1给水由郑和路市政给水管引进De160给水管。进水管分三路，一路供给办公，工、青、妇三部分各设置LXS-32水表（包括供给主楼及裙房）；一路供给店铺，每间店铺设置LXS-15水表；一路供给消防，设置LXS-100消防专用水表，消防进水设置防污隔断阀组。

2根据甲方提供市政条件，市政供水压力能直接进入水箱。店铺及裙房由市政压力直接供水，主楼考虑供水可靠性，采用二次供水，市政水直接进水水箱，上行下给供水。

3本楼最高日生活用水量为23m3（工、青、妇各7m3，店铺2m3），最大时生活用水量为5.6m3。

（二）.饮用水系统：

工、青、妇各设置开水间，每间内设6.0KW电开水器供给开水。

（三）.排水系统：

1卫生间污水及废水合流，污水经化粪池处理后排至郑和路市政路排水检查井。

2本楼污水排放量为20.7m3/d。

3工、青、妇化粪池集中设置，采用钢筋混凝土化粪池。

（四）.冷凝排水系统：

1主楼空调机冷凝水排至雨水地漏，地楼采用防返溢洗衣机插口地漏。

2裙房设置单独冷凝排水系统，具体详设计图。

（五）.雨水系统：

1室外雨水及污水分流，雨水排至郑和路市政雨水检查井。

2室外雨水重现期采用三年，q10=3.42L/s.m2，本楼雨水排放量为126L/s。

3建筑雨水采用外排，作法详建施图。

（六）.消防设计：

1本楼按多层建筑进行防火设计。室内消火栓用水量15L/s，室外消火栓用水量25L/s，火灾持续时间两小时。

2室外给水环状网设两套室外消火栓供室外消防使用。

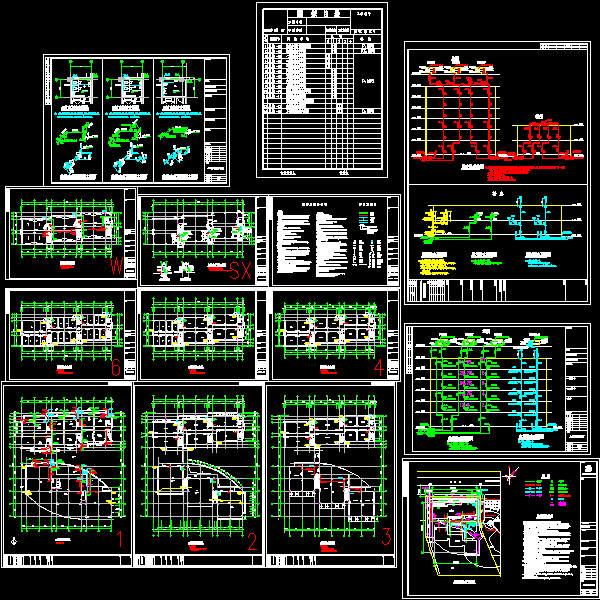

二、图纸展示

一层给排水平面图

二层给排水平面图

三层给排水平面图

总体给排水平面图

卫生间大样图

消火栓系统图

给排水系统
