上17层住宅楼电气CAD施工图纸(车库)(框架剪力墙结构)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TT
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,入侵报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

该项目属于二类普通高层住宅建筑。有一个单元,其中地下一层及架空层为自行车库,地上为十七层,均为住宅,屋顶设有电梯机房。楼梯间设有电气管道竖井,主体建筑设计结构形式为钢筋混凝土框架剪力墙结构,现浇混凝土楼板.设专供电气管线敷设的电气垫层。
1,该项目电源分界点为架空层电表间电源进线柜内的进线开关.电源进建筑物的位置及过墙套管由该资料提供.
2,该项目强电设计包括供配电(照明与动力)系统、防雷与接地系统、电气消防、有线电视系统、电话系统及多功能访客对讲与安全防范系统等.各弱电系统总体管线由相关单位设计、施工.各弱电系统可根据弱电工程分包商的要求进行调整,但需设计人员认可.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

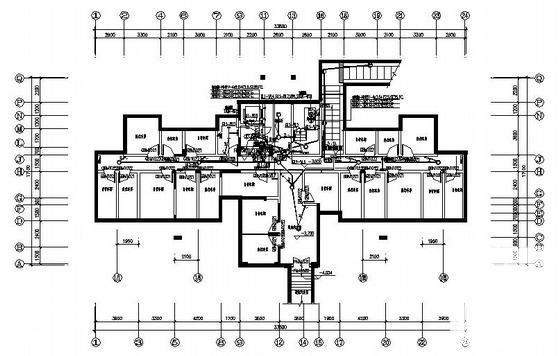

  • 上17层住宅楼电气CAD施工图纸(车库)(框架剪力墙结构) - 1
    第 1 张图

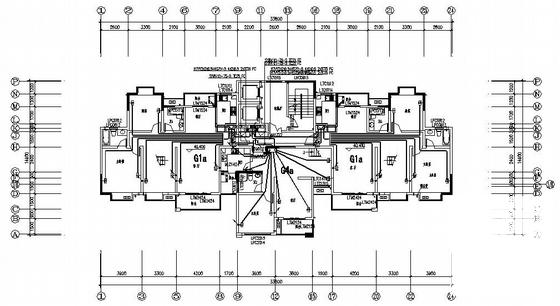

  • 上17层住宅楼电气CAD施工图纸(车库)(框架剪力墙结构) - 2
    第 2 张图
  • 上17层住宅楼电气CAD施工图纸(车库)(框架剪力墙结构) - 3
    第 3 张图
  • 上17层住宅楼电气CAD施工图纸(车库)(框架剪力墙结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
