15层框剪办公楼结构设计施工图纸(7度抗震)

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

结构设计总说明、 节点详图 、基础平面施工图、独基详图、墙施工图、柱施工图、梁配筋图、板配筋图、楼梯施工图共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

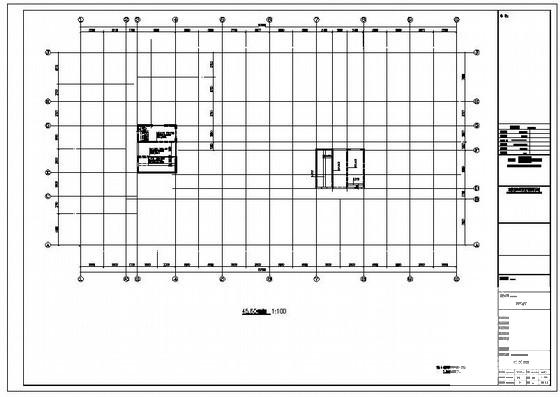

  • 办公楼结构施工图 - 1
    办公楼结构施工图 - 1

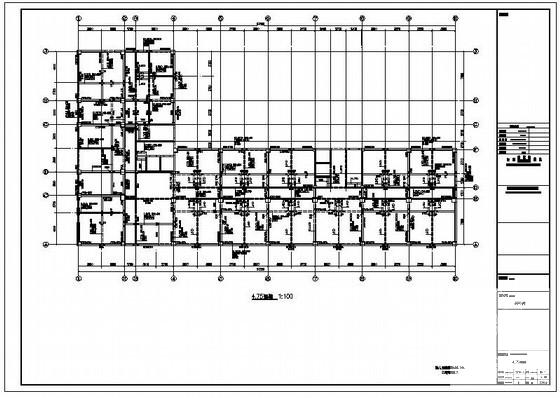

  • 办公楼结构施工图 - 2
    办公楼结构施工图 - 2

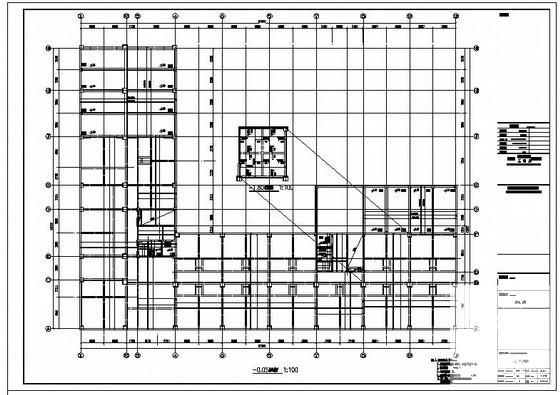

  • 办公楼结构施工图 - 3
    办公楼结构施工图 - 3

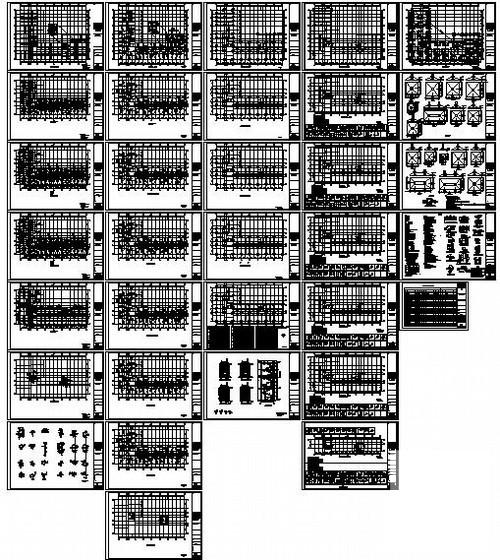

  • 办公楼结构施工图 - 4
    办公楼结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
