6层框架结构中学校教学科技楼结构CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目是重庆某中学教学楼项目,主体地上六层,框架结构,采用机械钻孔桩基础,建筑桩基设计等级为丙级,抗震设防烈度为7度,场地为Ⅲ类。
该资料包含: 结构设计说明 , 室外楼梯基础平面布置图,基础设计说明,基础大样,柱 平面布置图 ,板配筋图,梁配筋图, 楼梯详图 等共计23张图。
3月。

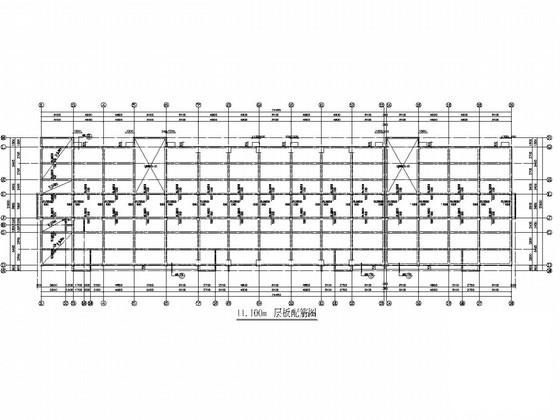

板配筋图

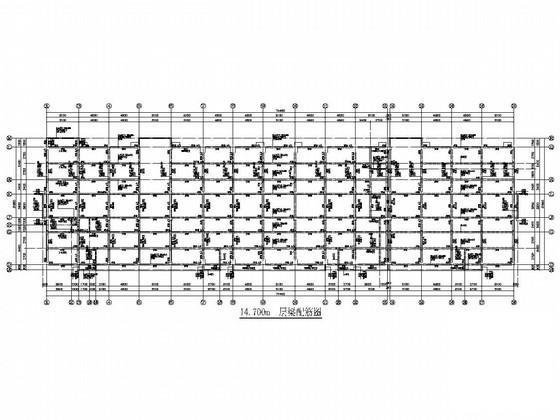

梁配筋图

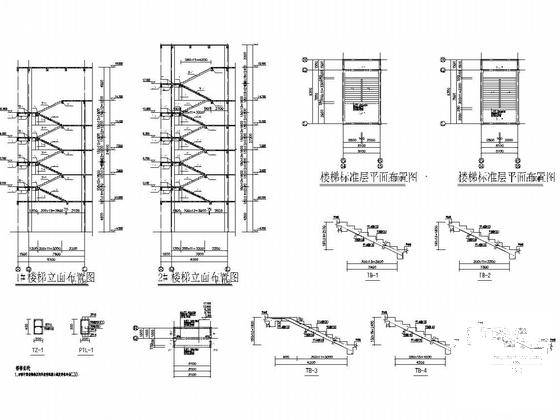

楼梯图

基础详图

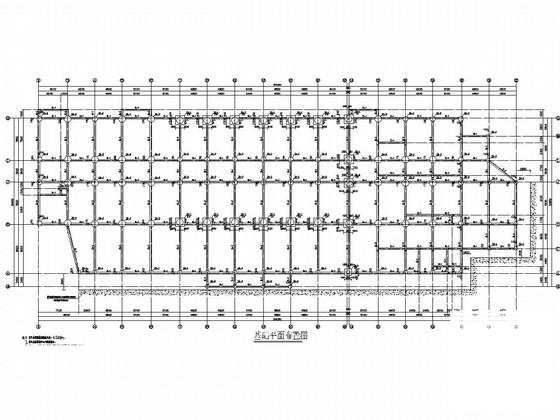

柱布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层框架结构中学校教学科技楼结构CAD图纸 - 1
    第 1 张图
  • 6层框架结构中学校教学科技楼结构CAD图纸 - 2
    第 2 张图
  • 6层框架结构中学校教学科技楼结构CAD图纸 - 3
    第 3 张图
  • 6层框架结构中学校教学科技楼结构CAD图纸 - 4
    第 4 张图
  • 6层框架结构中学校教学科技楼结构CAD图纸 - 5
    第 5 张图
  • 6层框架结构中学校教学科技楼结构CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
