6层住宅楼给排水设计CAD施工图纸及计算书

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：4890.08平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统
供水方式：市政供水
供水分区：无
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15

附件详情

.室内给排水工程 .室外管网及贮水供水设施详见给排水总图设计.2.该资料供水管道做到出外墙3米处,污废水管道做道出外墙第一个检查井处.1.该项目为太原市xx小区3#住宅楼2.该项目总建筑面积为4890.08m ,为单元式住宅,共六层带一层地下室一层至六层层高 2.9m,地下室层高2.18m;建筑总高度为18.9m,室内外高差为1.000m3.住宅标准层平面共三个单元,一梯两户,总户数36户.

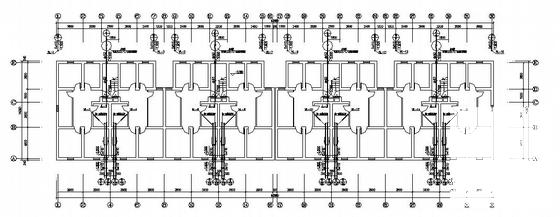

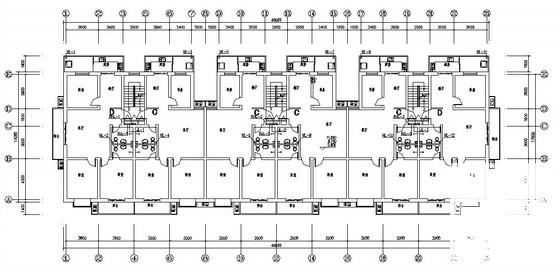

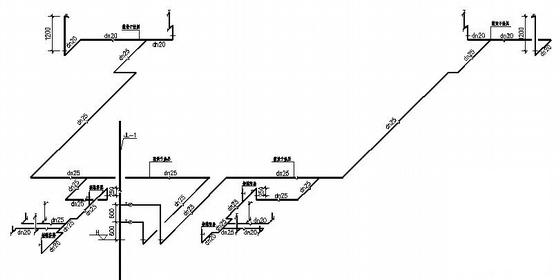

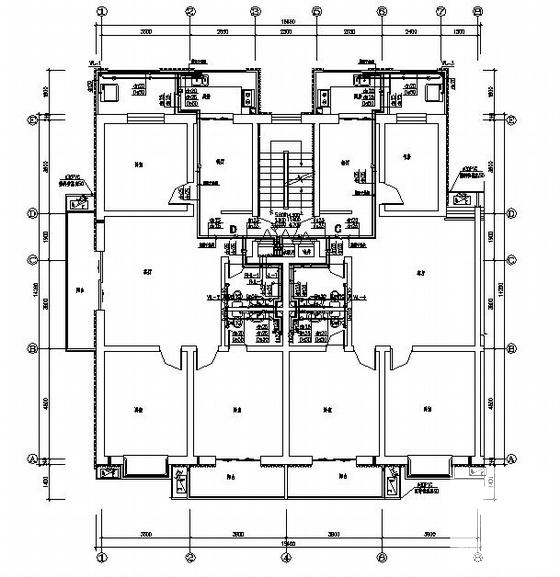

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
