18层住宅楼给排水施工图纸(计算书)

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统,直饮水系统,中水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水塔
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,泵房,设备房布置

附件详情

设计范围:
1、该资料范围包括建筑红线以内的室内外给排水管道及消防管道等设计。
2、本套设计图纸为室内给水排水及消防设计。
3、直饮水站房我院提供设计要求,承包商负责二次设计,并负责安装、调试、试运转、验收等。
4、特殊 消防系统 :FM200气体灭火系统、由专业消防工程设计公司负责详细设计。该资料仅预留钢瓶间,并预留电信号控制线及土建预留安装泄压阀位置。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

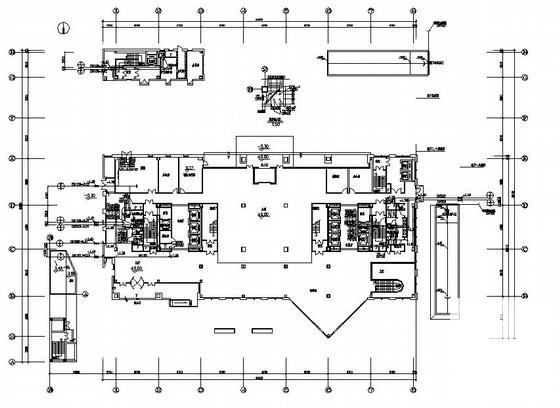

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

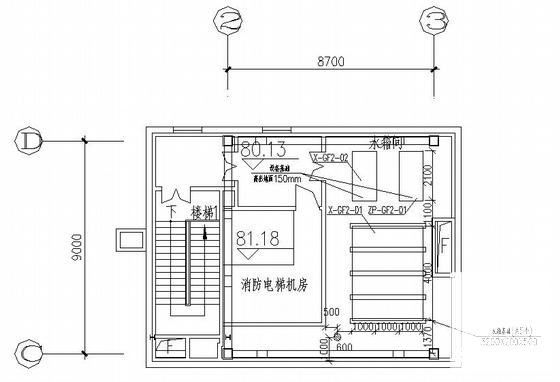

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

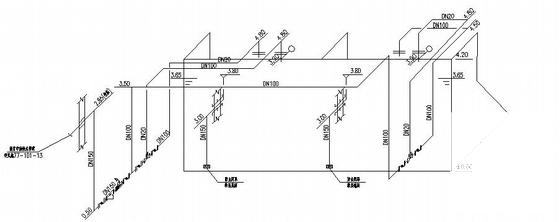

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3

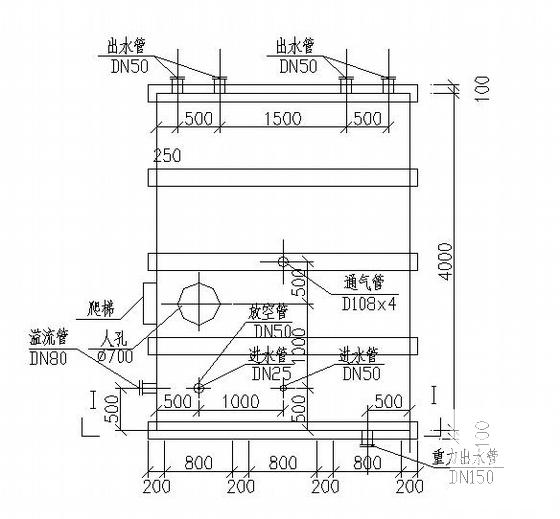

  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
