跨度21米单层排架结构厂房结构设计图纸(砌体结构,钢筋混凝土结构,钢结构)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:排架
  • 钢结构:其他结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:21m
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,基础平面图,屋面檩条、拉条布置图,结构平面图,屋面排板示意图, 节点详图
共6张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

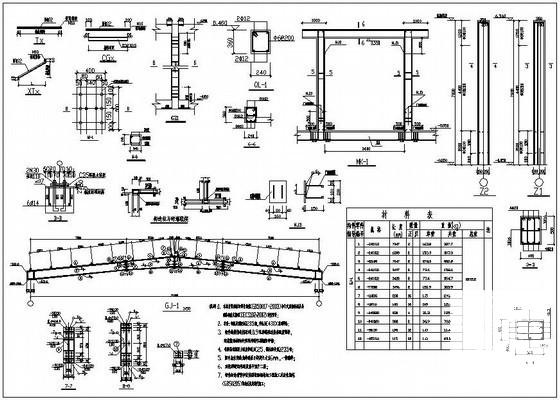

  • 跨度21米单层排架结构厂房结构设计图纸(砌体结构,钢筋混凝土结构,钢结构) - 1
    第 1 张图

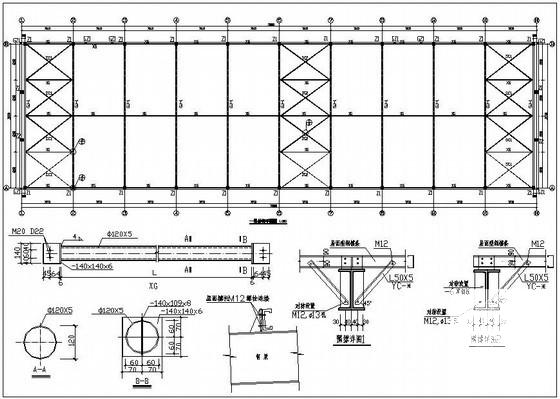

  • 跨度21米单层排架结构厂房结构设计图纸(砌体结构,钢筋混凝土结构,钢结构) - 2
    第 2 张图

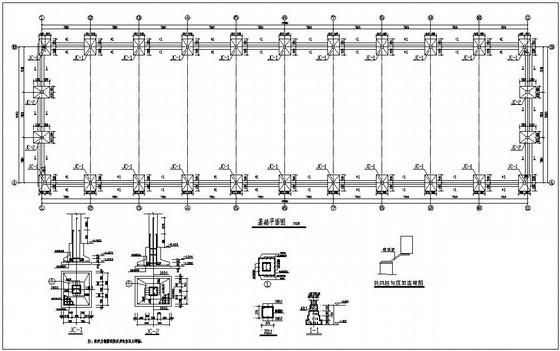

  • 跨度21米单层排架结构厂房结构设计图纸(砌体结构,钢筋混凝土结构,钢结构) - 3
    第 3 张图

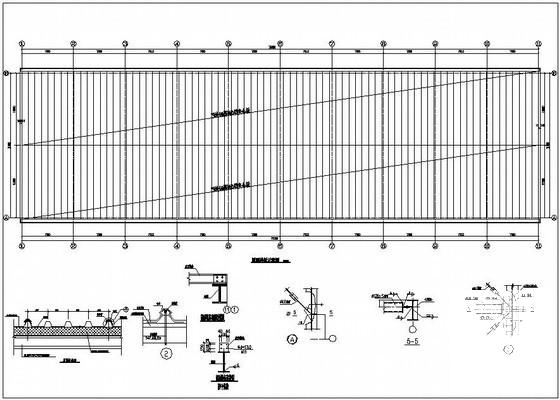

  • 跨度21米单层排架结构厂房结构设计图纸(砌体结构,钢筋混凝土结构,钢结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
