高层商住综合楼采暖通风CAD施工图纸(人防设计)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：24290.54平方米
建筑地上层数：32层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
设计内容：通风,采暖,防排烟,人防
项目所在地：河北

附件详情

设计说明
施工说明
人防设计说明
通风平面图
采暖干管平面图

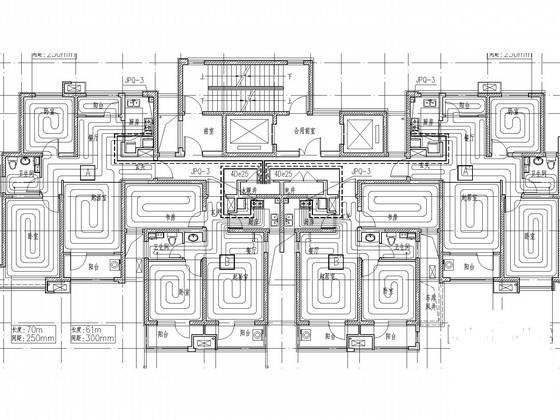

采暖平面图
采暖系统透视图
净化平面图
......

附件详情

一、项目概要
位于河北省，建筑高度94.75m，建筑面积24290.54平方米，采暖面积22373.70平方米，地下二层，地上三十二层。地上一层为商业和物业用房，二至三十二层为住宅。属一类高层住宅。
二、热源
该项目采暖热媒为45/35°C热水，由小区换热站提供，补水定压在换热站内解决。
三、通风防排烟
卫生间由通风器经变压式风道排至屋顶，由电气专业预留电量和插座。
厨房设机械排风系统，由脱排油烟机经变压式风道排至屋顶，由电气专业预留电量和插座。
地下二层~三十二层防烟楼梯间及其前室、合用前室采用自然防排烟,开窗面积满足规范要求......

，图纸共15张。

河北高层商住综合楼采暖通风施工

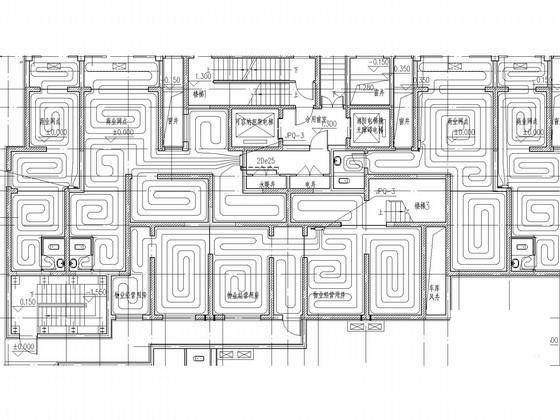

商业层采暖平面拆分图

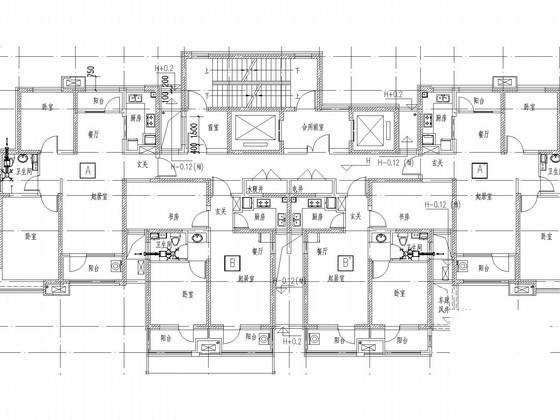

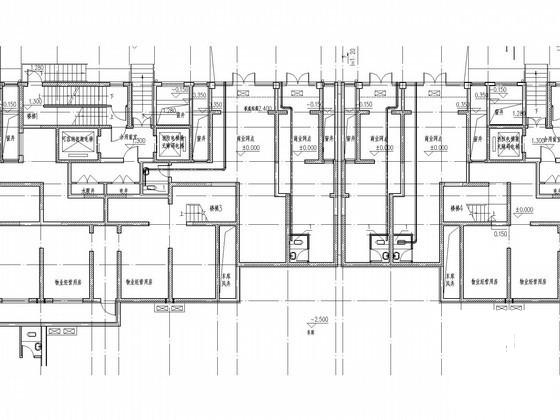

通风平面拆分图

新风平面拆分图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
