22层酒店地下室空调通风及防排烟系统设计CAD施工图纸(制冷机房、锅炉房设计)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:49441.1平方米
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 节点大样:冷却塔,集分水器,风机盘管,制冷机组
  • 项目所在地:江西

附件详情

一、项目概要:

该项目为江西一酒店地下室工程,共49441.1平方米,1#楼,地下一层,面积为7746.2平方米,地上22层,地上总建筑面积41694.9平方米。该资料包含设计施工说明、机房设计图、锅炉房设计图、风机盘管水管接管图、防排烟风管水管平面图、锅炉房制冷站流程图等...

二、空调系统:

1.冷热源:空调冷源采电制冷水冷离心式冷水机组和电制冷水冷螺杆式冷水机组;热源采用锅炉房真空热水炉...

2.风系统:采用全空气系统和风机盘管加新风的空调方式...

3.水系统:采用一次泵变流量二管制系统...

三、通风排烟系统:

1.通风系统:设置机械通风;各层公共卫生间设独立机械排风系统;地下汽车库设机械排烟和排风,由车道自然补风和机械补风,补风量大于排烟量的50%...

2.防排烟系统:汽车库按F≤2000m划分防烟分区,每个防烟分区设置一个机械排烟系统烟量按6次/时计算,火灾时有坡道的自然补风无坡道的机械补风;补风量大于排烟量的50%;地下一层的后场区域共设置两套机械排烟系统...

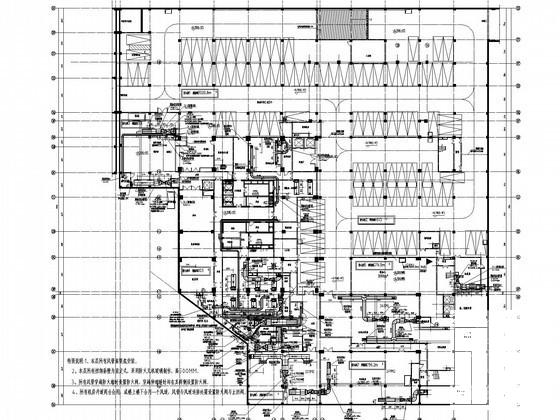

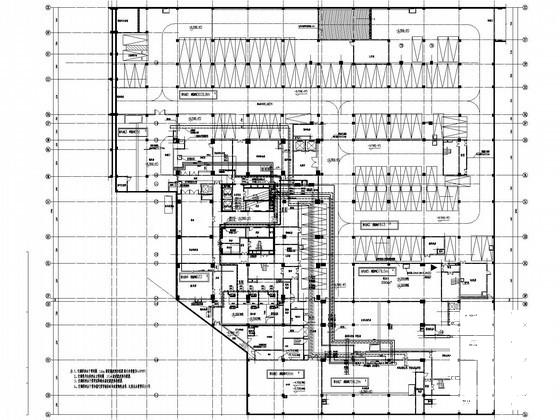

地下一层空调风管平面图

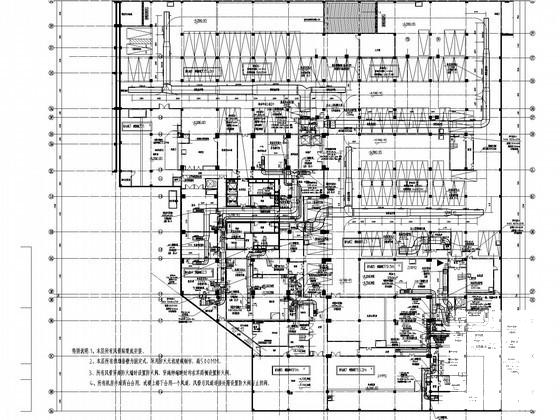

地下一层空调水管平面图

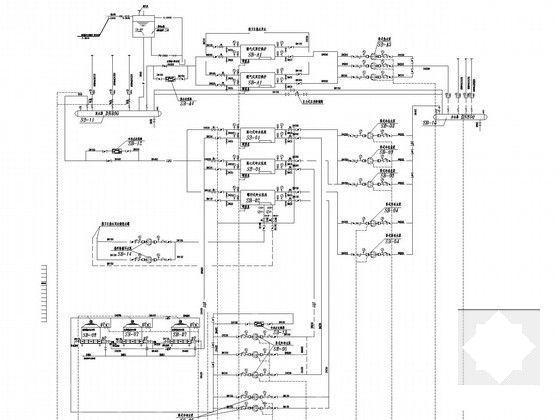

冷冻站锅炉房空调系统自控流程图

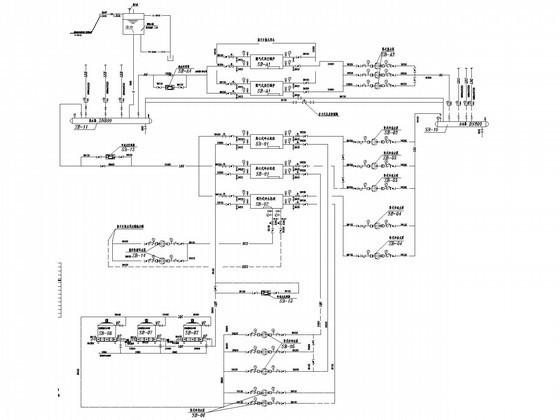

冷冻站锅炉房空调系统流程图
