30层住宅楼及地下室通风排烟系统设计CAD施工图纸(设计说明)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

一、项目概要:
工程性质:居住建筑。建筑等级:一类建筑。地上30层...
二、设计内容:
主楼通风、防排烟设计...
三、通风排烟系统:
1.大楼卫生间设置机械排风系统。
2.防烟楼梯间采用自然排烟,每5层内可开启外窗总面积之和大于2m2。合用前室采用自然排烟,开窗净面积大于3m2。
3.防烟楼梯间前室设置正压送风系统,每层设置正压送风口...

图纸共15张。

人防单元A、B送风口部大样

通风防烟平面图

正压送风原理图

战时通风平面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

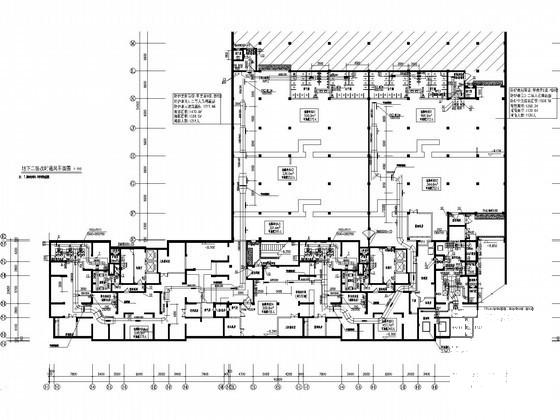

  • 30层住宅楼及地下室通风排烟系统设计CAD施工图纸(设计说明) - 1
    第 1 张图
  • 30层住宅楼及地下室通风排烟系统设计CAD施工图纸(设计说明) - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
